Matriță pentru injecție pentru bara față auto

Modelul de injecție pentru bara de protecție față auto este o piesă de bază a echipamentului pentru piesele exterioare ale autovehiculelor, utilizată pentru a produce componente de protecție față pentru vehicule. A evoluat de la piese de ștanțare metalice la piese ușoare din plastic. Matrițele SIKAIDA integrează capabilități avansate de proiectare și producție, cu un control strict al calității pe parcursul întregului proces din fabrică, asigurând produse stabile și durabile.

Detalii despre produs

1. Structura și funcția produsului

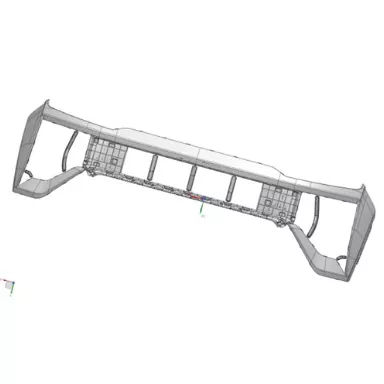

Această matriță de injecție pentru bara de protecție față auto este utilizată pentru a produce huse pentru bara față. Bara de protecție din plastic constă dintr-un panou exterior, material de amortizare și o traversă de oțel. Este disponibil în două tipuri de linii de despărțire: despărțire externă (linie de despărțire vizibilă) și despărțire interioară (linie de despărțire ascunsă, potrivită pentru vehiculele de gamă medie până la înaltă). Funcțiile de bază includ protecția împotriva coliziunilor, instalarea componentelor, ventilația, decorarea și protecția pietonilor.

2. Aplicarea materialului

Bara de protecție folosește un sistem PP+EPDM+TD20, cu PP ca material de bază, EPDM care sporește elasticitatea și TD20 care întărește rigiditatea. Materialele sunt ușoare, rezistente la impact, rezistente la intemperii, ușor de prelucrat, rentabile și reciclabile, îndeplinesc cerințele de producție și de protecție a mediului.

3. Specificațiile și precizia produsului

Dimensiunile tipice ale matriței de injecție pentru bara de protecție față auto sunt de aproximativ 2000 mm × 800 mm × 700 mm, cu o grosime medie a peretelui de 3,0 mm și o greutate de 4-5 kg. Precizia dimensională este de ± 0,05 mm, finisarea suprafeței Ra≤0,4μm, spațiul de asamblare 0,5-1mm și diferența internă de înălțime a liniei de despărțire ≤0,05mm.

Caracteristici și aplicații ale produsului

1. Caracteristicile structurii matriței

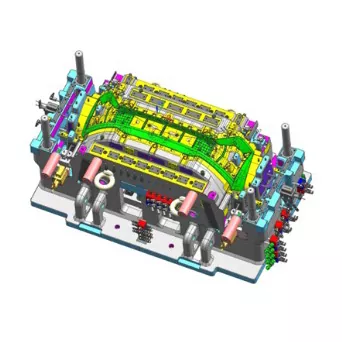

Matrița de injecție pentru bara de protecție față auto adoptă un design integrat de matriță mobilă și staționară. Baza matriței este realizată din material QT500, iar cavitatea/miezul este din oțel P20 sau 718. Suprafața de despărțire este optimizată, iar linia de despărțire internă poate fi ascunsă. Echipat cu un sistem de blocare cu canal cald în mai multe puncte, un sistem de răcire combinat, un sistem de blocare a ejectorului și un mecanism stabil de tragere a miezului, echilibrează performanța și ușurința procesării.

2. Avantajele aplicației

Matrița pentru injecție pentru bara de protecție față auto este conformă cu standardele GB17354-1998, protejând vehiculele în coliziunile cu viteză redusă; este cu peste 40% mai ușor decât barele de protecție din metal, îmbunătățind economia de combustibil; oferă o libertate ridicată de proiectare, o integrare funcțională puternică, o rezistență excelentă la intemperii și o durată lungă de viață.

3. Aplicații tipice

Utilizate pe scară largă în diverse vehicule de pasageri: mașinile economice prioritizează costurile, folosind linii de despărțire externe și materiale PP+EPDM+T15; mașinile mid-high-end prioritizează estetica, folosind linii de despărțire interne și materiale PP+EPDM+TD20; vehiculele cu energie noi acordă prioritate funcțiilor ușoare și inteligente; SUV-urile și MPV-urile acordă prioritate aerodinamicii și capacității off-road.

Procesul de fabricație

1. Design matriță

Prin analiza structurii produsului și optimizarea simulării fluxului de matriță MOLDFLOW, proiectarea detaliată a mecanismelor de bază, cum ar fi liniile de despărțire, porțile și răcirea este realizată pentru a asigura proiectarea științifică.

2. Fabricarea matrițelor

Se folosesc materiale de bază pentru matriță QT500 și cavitate/miez P20/718H. Prelucrarea de precizie, tratamentul termic cu nitrurare și lustruirea în oglindă asigură calitatea matriței.

3. Turnare prin injecție

Materialele sunt uscate la 80-100℃ timp de 2-4 ore, apoi turnate prin injecție conform specificațiilor (ciclu de turnare 10-15 secunde). După turnare, se efectuează îndepărtarea porții, inspecția și ambalarea, cu tratarea suprafeței după cum este necesar.

4. Controlul calității

Controlul calității pe întregul proces asigură aspectul produsului fără defecte, dimensiunile conform desenelor și performanța respectă standardele, trecând mai multe teste de performanță.

Tendințe de dezvoltare:

1. Tehnologia materialelor

Materialele de matriță prin injecție pentru bara de protecție față auto se dezvoltă spre ușoare (materiale compozite), performanțe ridicate, ecologice (reciclabile) și inteligență (materiale inteligente) pentru a sprijini conducerea inteligentă.

2. Tehnologia matriței

Adoptarea pe scară largă a liniilor interne de despărțire, a canalelor fierbinți în mai multe puncte și a tehnologiilor de răcire conformă îmbunătățește automatizarea și inteligența matriței, scurtând ciclurile și sporind eficiența.

3. Tendințe din industrie

Cererea industriei este în creștere, concentrarea industriei este în creștere, transformarea digitală se adâncește, iar tehnologia se extinde în domenii precum robotica.
