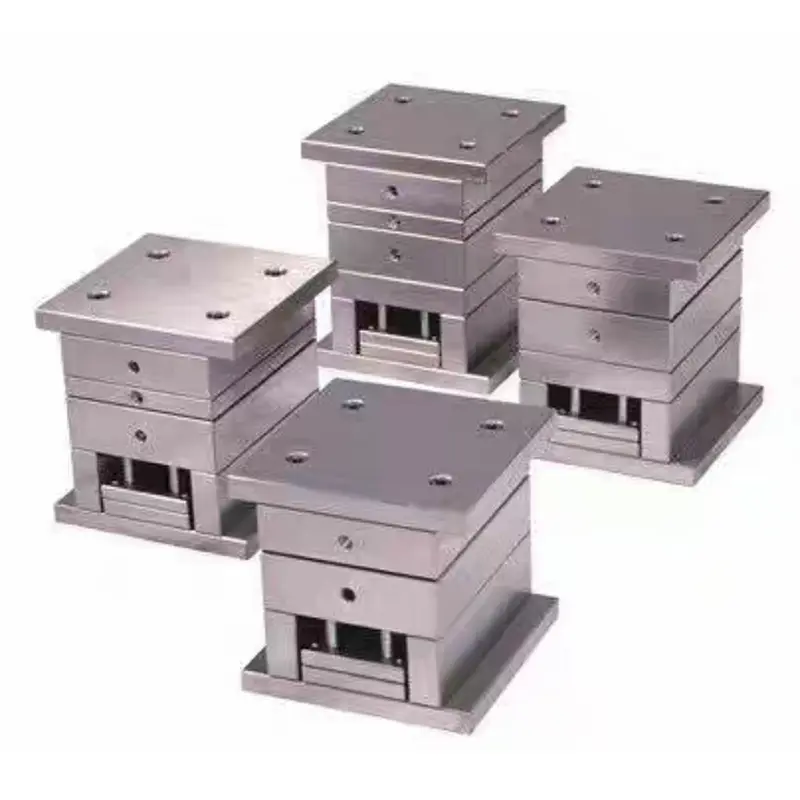

Baza de matriță pentru poarta mică simplificată de precizie standard

Această bază standard de precizie simplificată pentru matriță pentru poarta mică are o structură cu trei plăci cu o poartă punctuală, optimizată de la bazele tradiționale de matriță cu poartă fină. Mecanismele auxiliare redundante sunt eliminate, simplificând designul, păstrând în același timp funcțiile de bază. Fabricat într-o fabrică chineză care integrează cercetare și dezvoltare, producție și controlul calității, este un furnizor de încredere în industria de turnare a plasticului. Produsul este potrivit pentru produse din plastic produse în masă, cu forme simple și grosime uniformă a peretelui. Eficiența ridicată a costurilor și stabilitatea l-au făcut popular în diverse industrii.

Caracteristici cheie

1. Caracteristici structurale

- Structură cu trei plăci: Compusă dintr-o plată fixă, o plată mobilă și o placă ejectoră, cu stâlpi de ghidare și bucșe pentru ghidare precisă; injecție într-un singur punct cu o poartă punctuală, cale scurtă de curgere, reziduuri minime, potrivită pentru produse mici.

- Design simplificat: elimină mecanismele auxiliare complexe, rezultând o structură simplă și costuri și complexitate reduse de producție.

- Precizie standard: Precizie dimensională ±0,05 mm, rugozitatea suprafeței ≤Ra0,8μm, îndeplinind cerințele pieselor generale din plastic fără prelucrare suplimentară.

2. Design standard modular: Baza de matriță pentru poarta mică simplificată cu precizie standard adoptă standarde internaționale precum LKM și HASCO, cu modele comune precum 2020 și 2025, permițând configurarea și înlocuirea rapidă; designul modular facilitează întreținerea și prelungește durata de viață.

3. Design sistem de răcire: Un design convențional al circuitului de apă de răcire oferă o eficiență moderată și un aspect simplu, îndeplinind cerințele de răcire, facilitând în același timp procesarea și întreținerea, reducând costurile ulterioare.

4. Avantaje Poarta punctuala: Diametrul poarta punctuala 0,5-2mm, semne minime si usor de indepartat, potrivite pentru materiale plastice cu fluiditate buna precum PP si ABS, asigurand calitatea produsului.

Aplicații

Baza de matriță pentru porți mici simplificate standard de precizie este potrivită pentru producția în masă a produselor din plastic, cum ar fi carcasele pentru aparate mici și butoanele electronice. Este compatibil cu produse care au o formă simplă, au o grosime uniformă a peretelui și nu au cerințe speciale de aspect, acoperind nevoile mai multor industrii.

Avantaje economice

1. Costuri controlabile: bazele de matriță de înaltă precizie economisesc 30%-50% la costurile materiale și de procesare, sporind competitivitatea clienților.

2. Timp de ciclu scurt: Ciclul de fabricație de 2-4 săptămâni permite un răspuns rapid pe piață și scurtează timpul de lansare a produsului.

3. Operare ușoară: structură clară, asamblare și întreținere simplă, cerințe scăzute de calificare pentru operatori, facilitând producția la scară largă.

Procesul de fabricație

1. Etapa de proiectare: Determinați structura matriței pe baza parametrilor produsului din plastic, selectați o bază de matriță standard adecvată și proiectați cavitatea și miezul utilizând software precum UG și Pro/E, luând în considerare factorii cheie ai procesului.

2. Selectarea materialului

Baza de matriță pentru poarta mică simplificată standard de precizie utilizează oțel structural carbon, cum ar fi oțelul 45. Stâlpii și bucșele de ghidare sunt fabricate din oțel rezistent la uzură. Cavitatea și miezul sunt realizate din oțel matriță precălit, cum ar fi P20 (HRC30-35). Piesele standard provin de la producători specializați.

3. Fluxul de procesare

- Prelucrare brută: Prelucrare brută a plăcii de matriță și a cavității, lăsând un permis de 0,5-1 mm.

- Prelucrare de finisare: prelucrare CNC a cavității, tăierea cu sârmă a pieselor complexe și găurire și filetare simultană.

- Tratament termic: Revenirea cavității și a miezului la HRC30-35 pentru a îmbunătăți rezistența la uzură.

- Tratarea suprafetei: Lustruirea cavitatii la Ra0.8μm.

4. Asamblare și depanare

Asamblați piesele standard și cavitatea/miezul, instalați-le pe mașina de turnat prin injecție pentru turnare de probă și ajustare a parametrilor. Reglați cavitatea pe baza rezultatelor modelării de probă și rezolvați defectele comune.

Tendințe de dezvoltare

1. Standardizare și modularizare: Îmbunătățiți standardizarea pentru a obține o configurație rapidă de fabricație și pentru a scurta ciclurile de livrare.

2. Fabricare inteligentă: combinarea tehnologiei de automatizare digitală pentru a îmbunătăți acuratețea și eficiența procesării.

3. Răcire de înaltă eficiență: Dispunerea canalului de apă optimizată pentru a îmbunătăți eficiența răcirii, controlând în același timp costurile.

4. Ușoare și de lungă durată: Structură și materiale optimizate pentru a reduce greutatea, a îmbunătăți rezistența la uzură și a prelungi durata de viață.

Întrebări frecvente

Î1: Pentru ce produse din plastic este potrivită baza de matriță pentru porți mici simplificate cu precizie standard?

A1: Potrivit pentru piese din plastic de dimensiuni mici până la mijlocii, cum ar fi carcase pentru aparate, butoane pentru produse electronice, containere de necesitate zilnice, accesorii de papetărie etc. Potrivite în special pentru produse fabricate în serie cu forme relativ simple, grosime uniformă a peretelui și cerințe scăzute pentru aspect.

Î2: Care este principala diferență dintre bazele de matriță simplificate și bazele de matriță de înaltă precizie?

A2: Principalele diferențe constau în complexitatea structurii, nivelul de precizie și cerințele de calitate a suprafeței. Bazele simplificate ale matriței elimină mecanismele auxiliare complexe, adoptă o structură simplă standardizată, controlează precizia dimensională cu ±0,05 mm și necesită o rugozitate a suprafeței de Ra0,8μm sau mai puțin. Costul este de obicei cu 30%-50% mai mic decât bazele de matriță de înaltă precizie.

Î3: Care sunt avantajele porților de punct?

A3: Porțile punctuale au un diametru mic (de obicei 0,5-2mm), rezultând urme de poartă mai mici, care sunt ușor de îndepărtat și nu afectează aspectul produsului. Procesul este mai scurt, ceea ce este benefic pentru umplerea completă a produselor mici și este potrivit în special pentru materiale plastice cu o bună curgere, cum ar fi PP, ABS și PS.

Î4: Cât durează ciclul de fabricare a matriței?

A4: Ciclul de fabricație pentru o bază de matriță pentru porți mici simplificate standard de precizie este de obicei de 2-4 săptămâni. Datorită structurii sale simple și mai puține etape de procesare, ciclul de fabricație poate fi scurtat cu 30%-50% în comparație cu matrițele complexe de înaltă precizie, permițând un răspuns rapid la cerințele pieței.

Î5: Cum să alegeți specificațiile potrivite pentru baza matriței?

A5: Alegerea specificațiilor corecte de bază a matriței necesită luarea în considerare a unor factori precum dimensiunea produsului, modelul mașinii de turnat prin injecție și cerințele privind volumul de producție. Specificațiile obișnuite includ modele precum 2020, 2025, 3030 și 4040. În general, este potrivit ca dimensiunea produsului să fie în 80% din dimensiunea cavității matriței. Se recomandă să alegeți specificațiile bazei matriței pe baza dimensiunilor exterioare maxime ale produsului plus o alocație adecvată.
