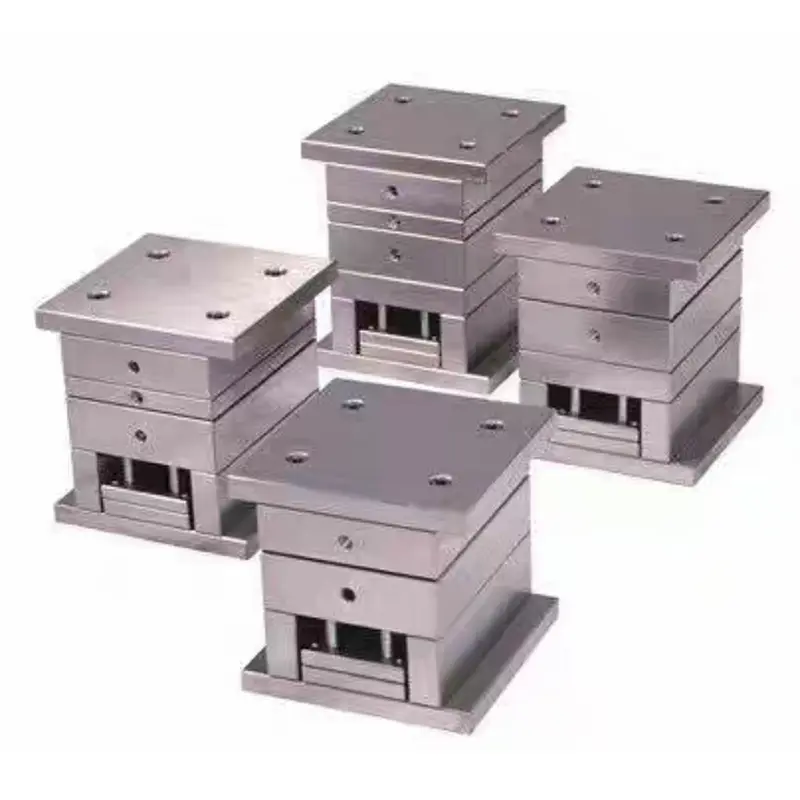

Baza de matriță pentru poarta mare de precizie standard

SIKAIDA Standard Precision Large Gate Mold Base este proiectat special pentru sisteme de turnare prin injecție cu două plăci. Utilizează o poartă mare pentru un flux de topire stabil și o funcționare convenabilă, făcându-l o alegere rentabilă pentru producția în masă a pieselor din plastic de precizie medie. În calitate de furnizor de încredere, SIKAIDA aderă la standardele internaționale, asigurând interschimbabilitatea și coerența produselor și oferind servicii de livrare rapidă cumpărătorilor globali.

Caracteristici structurale

Această bază standard de precizie pentru matriță cu poartă mare are o structură cu două plăci, compusă din componente standard, cum ar fi o placă de bază a matriței fixe și o placă de bază a matriței în mișcare. Echipat cu stâlpi și bucșe de ghidare de precizie, asigură alinierea precisă a cavității și a miezului. Designul de poartă mare permite topiturii să intre direct în cavitate, rezultând o rezistență scăzută la curgere, umplere stabilă și compatibilitate cu standardele principale precum LKM, HASCO și DME, oferind o interschimbabilitate puternică.

Aplicații

Baza de matriță Standard Precision Large Gate este potrivită pentru turnarea prin injecție a majorității materialelor plastice termoplastice, cum ar fi PP și ABS, îndeplinind cerințele de precizie medie ale claselor IT7-IT8. Este utilizat pe scară largă în producția de carcase pentru aparate de uz casnic, piese interioare de automobile, carcase pentru produse electronice și bunuri de larg consum, cum ar fi găleți de plastic.

Avantajele de fabricație

Seria de matrițe SIKAIDA oferă avantaje semnificative: În ceea ce privește costurile, procesele simplificate și utilizarea ridicată a pieselor standard reduc costurile cu 30%-50% comparativ cu matrițele de înaltă precizie; în ceea ce privește durata ciclului, standardizarea ridicată permite finalizarea producției în 15-25 de zile, scurtând timpul cu peste 40% față de matrițele personalizate de înaltă precizie; în ceea ce privește întreținerea, structura simplă și componentele standardizate facilitează întreținerea zilnică și reduc timpul de nefuncționare.

Parametrii tehnici

Precizie standard: Base matriță cu poartă mare grad de precizie IT7-IT8, rugozitate a suprafeței Ra 0,8-1,6μm; bază de matriță din oțel 45# sau oțel precălit P20, cavitatea și miezul din P20, 718H și alte oțeluri de matriță; Distanța canalului de apă de răcire 80-120 mm, distanță între știfturile ejectorului mecanic 150-200 mm, potrivit pentru mașini de turnat prin injecție de 50-500 de tone.

Procesul de producție

1. Etapa de proiectare

Etapa de proiectare folosește software precum UG și SolidWorks pentru a finaliza modelarea 3D și proiectarea cavității/nucleului, pentru a genera o listă standard de piese și a le procura, precum și a desenelor de ieșire pentru a ghida procesarea ulterioară.

2. Etapa de procesare

Etapa de prelucrare constă din trei părți: prelucrare brută pentru îndepărtarea excesului de material, prelucrarea planelor și găurilor pieselor majore; finisare prelucrare folosind prelucrarea CNC de mare viteză a pieselor de precizie pentru a asigura planeitatea suprafeței de despărțire și acuratețea canalelor de apă de răcire; Tratamentul de suprafață include călirea cavității și a miezului, șlefuirea fină a suprafeței de despărțire și lustruirea suprafeței exterioare după cum este necesar.

3. Asamblare și depanare

Asamblarea și depanarea încep cu instalarea componentelor standard, cum ar fi stâlpii de ghidare și manșoanele de ghidare. După testarea sistemului de răcire pentru scurgeri folosind apă, o matriță de probă este rulată pe mașina de turnat prin injecție pentru a regla parametrii. Producția în masă poate începe după ce prima piesă trece inspecția.

Tendințe de dezvoltare

Dezvoltarea Standard Precision Large Gate Mold Base prezintă patru tendințe majore: standardizarea și modularizarea îmbunătățesc interschimbabilitatea și scurtează timpul ciclului; tehnologia de procesare de înaltă eficiență sporește precizia și eficiența; fabricarea inteligentă permite monitorizarea și optimizarea producției; iar designul ușor și cu economie de energie reduce costurile și consumul de energie.

SIKAIDA Standard Precision Large Gate Mold Base combină simplitatea, eficiența și economia, făcându-l un echipament de bază pentru turnarea prin injecție de plastic de uz general. Folosindu-și fabricile profesionale din China, SIKAIDA optimizează continuu calitatea, oferind soluții de bază de matriță stabile și rentabile pentru industria de producție globală.
