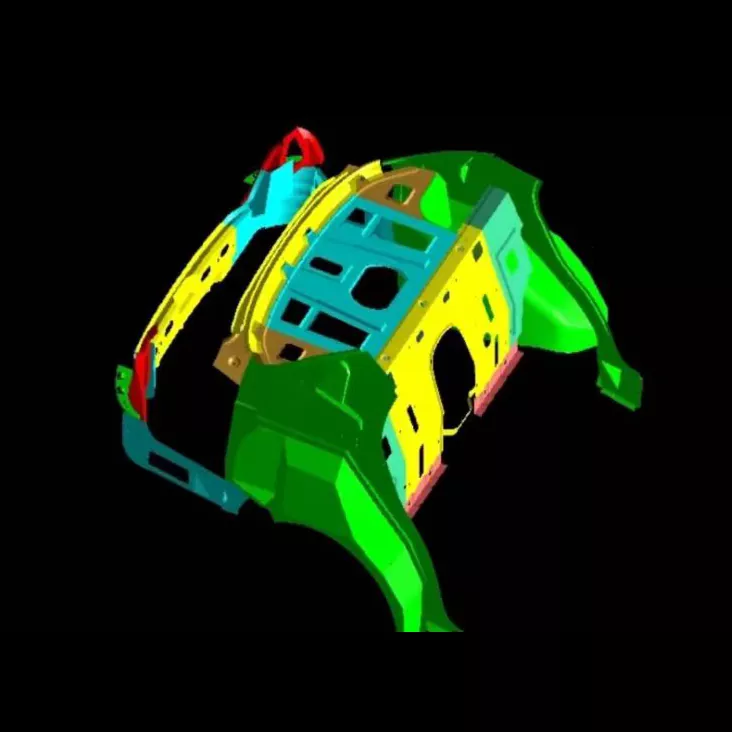

Matrice de ștanțare a ansamblului portbagajului auto

Matricele de ștanțare pentru ansamblu portbagaj auto SIKAIDA sunt sisteme de matriță mari, de înaltă precizie, utilizate pentru ștanțarea diferitelor componente ale portbagajului. Ei folosesc un design modular pentru a se adapta nevoilor de colaborare ale mai multor procese. Fabrica noastră din China integrează servicii complete de proces, oferind soluții de matriță de înaltă calitate producătorilor auto globali.

Caracteristicile de bază ale produsului

1. Structură mare și complexă

Matrițele de ștanțare a ansamblului portbagajului auto au dimensiuni mari (peste 800 mm lungime și peste 600 mm lățime), cu cavități complexe care necesită formarea diferitelor detalii; panoul exterior al portbagajului are suprafețe curbate complexe, cerând o precizie extrem de ridicată în proiectarea și prelucrarea matriței.

2. Cerințe de înaltă precizie și de înaltă calitate a suprafeței

Panoul exterior al portbagajului trebuie să fie fără defecte, cu margini clare și curbe netede. SIKAIDA controlează strict procesarea și proiectarea matrițelor pentru a se asigura că piesele ștanțate îndeplinesc standardele înalte ale industriei.

3. Turnare integrată cu mai multe procese

Integrarea mai multor procese de ștanțare, echilibrarea coordonării procesului și fluxul de materiale și controlarea strictă a subțierii materialului din panoul interior ambutisat pentru a evita defectele de ștanțare.

4. Sistem de presare și descărcare la scară largă

Echipat cu dispozitive de presare, descărcare și ejectare de precizie la scară largă pentru a asigura formarea stabilă a materialului, deformarea lină a pieselor, eficiența îmbunătățită și reducerea deșeurilor.

5. Structură complexă de ghidare și tamponare

Combinarea ghidajelor de precizie cu un sistem cuprinzător de tamponare protejează matrița, asigură ștanțarea lină, îmbunătățește calitatea pieselor și prelungește durata de viață a matriței.

Aplicații ale produsului:

1. Mold pentru panou exterior: Formează panourile exterioare ale caroseriei din spate, asigurând aspectul și performanța aerodinamică;

2. Mold pentru panou interior: Formează structura internă, oferind suport pentru spațiul de depozitare;

3. Raft Mold: Produce podeaua și pereții despărțitori, îmbunătățind caracterul practic al depozitării;

4. Mucegai de întărire pentru grinzi: Întărește structura corpului și îmbunătățește siguranța.

Compatibil cu echipamente de ștanțare la scară largă 2000T-4000T și linii de producție automate, oferind eficiență ridicată și economii de forță de muncă.

Procesul de fabricație

1. Analiza produsului și proiectarea proceselor

Matricele de ștanțare pentru ansamblu portbagaj auto utilizează software-ul CAE pentru a simula procesul de ștanțare, a prezice defectele și a optimiza parametrii procesului și matriței.

2. Design matriță

Prin proiectarea completă 3D folosind software-ul 3D, structura fiecărei componente este rafinată pentru a asigura precizia și fiabilitatea matriței.

3. Selectarea materialului

Materiale adecvate selectate: oțel matriță de duritate ridicată rezistent la uzură pentru piesele de lucru, oțel de structură carbon pentru părțile nefuncționale și materiale specializate pentru componentele de ghidare și elementele tampon.

4. Prelucrare de precizie

Prin trei etape de prelucrare brută, prelucrare de finisare și tratare a suprafeței, suprafața matriței capacului exterior obține un finisaj în oglindă, cu tratamente speciale care sporesc duritatea și rezistența la uzură.

5. Asamblare și depanare (T0 Trial Die)

Asamblați și depanați matrițele de ștanțare a ansamblului portbagajului auto, efectuați ștanțarea de probă a pieselor, ajustați parametrii și modificați în mod repetat matrița până când îndeplinește cerințele de calitate.

Tendințe de dezvoltare

1. Tehnologie de turnare integrată: Tendința către compartimentele de bagaje integrate impune cerințe mai mari la matrițe. SIKAIDA continuă să dezvolte tehnologia integrată de turnare sub presiune.

2. Aplicație pentru materiale ușoare: Adaptarea la materiale ușoare, cum ar fi oțel de înaltă rezistență și aliaje de aluminiu, precum și tehnologie de micro-spumă, pentru a satisface nevoile de ușurință ale automobilelor.

3. Fabricare și digitalizare inteligente: Senzorii sunt încorporați în matrițele de ștanțare a ansamblului portbagajului auto pentru a monitoriza parametrii de ștanțare. Combinată cu tehnologia digitală dublă pentru depanare virtuală, eficiența și ratele de succes ale modelării de probă sunt îmbunătățite.

4. Tehnologia de fabricație aditivă Aplicație: Tehnologiile de imprimare 3D și SLM sunt utilizate pentru a fabrica structuri cheie de matriță, reducând dificultatea de procesare și îmbunătățind performanța.

Întrebări frecvente

Î1: Ce materiale sunt utilizate de obicei în matrițele de ștanțare a ansamblului portbagajului auto?

A1: Piesele de lucru (poansoane și matrițe) folosesc oțeluri de matriță cu duritate ridicată, cum ar fi Cr12MoV și SKD11; piesele nefuncționale folosesc oțeluri structurale carbon, cum ar fi oțelul 45 și Q235; piesele de ghidare folosesc oțel de rulment GCr15 sau oțel de cementare 20CrMnTi; elementele tampon folosesc cauciuc poliuretanic, cilindri de azot etc.

Î2: Cât durează ciclul de producție pentru matrițele de ștanțare a ansamblului portbagajului auto?

A2: Ciclul de dezvoltare pentru matrițele de ștanțare a ansamblului portbagajului auto este de obicei de 8-15 luni, în funcție de complexitatea produsului, cerințele tehnice și capacitățile de producție. Prețul unei singure matrițe variază de la sute de mii la milioane de yuani, reflectând puterea tehnică a producătorului de matrițe. Odată cu aplicarea tehnologiilor de producție digitale și inteligente, ciclul de dezvoltare se scurtează treptat.
