Matrice de ștanțare a ansamblului compartimentului motorului auto

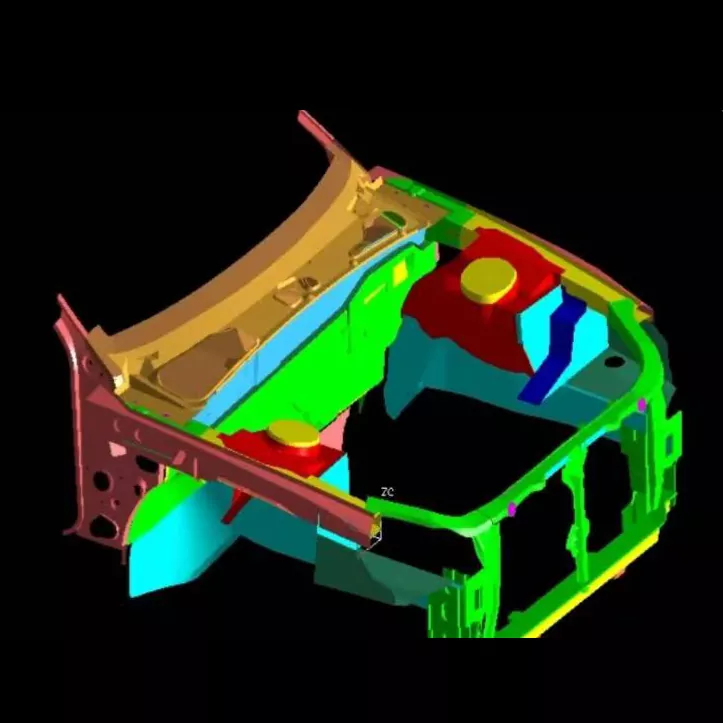

Ansamblul compartimentului motorului auto este o componentă portantă de bază a grupului de propulsie auto, iar nivelul de fabricație al matrițelor sale de ștanțare reprezintă cel mai înalt nivel al tehnologiei matrițelor de ștanțare auto. Matricele de ștanțare a ansamblului compartimentului motorului auto SIKAIDA nu sunt o singură matriță, ci un sistem complet de matriță utilizat pentru ștanțarea tablei în cadrul principal și panourile caroseriei compartimentului motor. Aceste componente sunt apoi asamblate într-un compartiment complet al motorului prin sudură sau șuruburi.

Caracteristicile de bază ale produsului

1. Dimensiune mare și structură complexă

Motoarele de ștanțare a ansamblului compartimentului motorului auto au dimensiuni mari (de obicei, mai lungi de 1,2 metri și mai late de 0,8 metri), cu structuri de cavitate complexe. Acestea necesită formarea găurilor de montare, nervuri de întărire și margini pliate, integrând mai multe stații de lucru, inclusiv embotire adâncă, formare, tăiere și perforare.

2. Precizie ultra-înaltă și rezistență ridicată

Fiind componente de siguranță critice portante în automobile, precizia dimensională a pieselor ștanțate este controlată cu ± 0,05 mm, fără defecte de suprafață, cum ar fi fisuri sau cute. Oțelul matriță de înaltă calitate și procesele de tratare termică de precizie asigură rezistență ridicată, duritate ridicată și rezistență ridicată la uzură a matrițelor.

3. Integrare multi-proces

Integrarea mai multor procese, cum ar fi ambutisarea adâncă, tăierea, perforarea, flanșarea și modelarea, folosind structuri de matriță progresive sau continue, susținând producția de masă automată.

4. Sistem de ghidare și descărcare de precizie

Mecanismele de ghidare, descărcare și ejectare de precizie sunt proiectate pentru tăieturi complexe și unghiuri negative în piesele ștanțate, asigurând un flux uniform de material și reducând defectele de formare.

5. Controlul temperaturii și al lubrifierii

Unele modele sunt echipate cu un sistem de control al temperaturii de încălzire/răcire și un sistem de lubrifiere de înaltă eficiență pentru a reduce frecarea, a prelungi durata de viață a matriței și a asigura calitatea ștanțarii materialelor de ultimă generație.

Domenii de aplicare

1. Fabricarea de vehicule de pasageri

Produce componente structurale de bază ale caroseriei, cum ar fi pereții etanși frontali, aripile, firewall-uri și panourile interioare și exterioare ale capotei motorului, oferind suport structural și protecție.

2. Vehicule cu energie noi

Matrițele de ștanțare a ansamblului compartimentului motorului auto sunt adaptate cerințelor de reglare a aspectului compartimentelor motoarelor vehiculelor cu energie noi, optimizate pentru materiale ușoare, cum ar fi aliajele de aluminiu și oțelul de înaltă rezistență, îndeplinind cerințe de precizie mai ridicate.

3. Fabricarea de vehicule comerciale

Adaptat la cerințele mai mari și mai complexe ale compartimentului motorului vehiculelor comerciale, cum ar fi camioanele și autobuzele, capabile să manipuleze formarea grea a tablei ultra-mari.

Procesul de fabricație

1. Analiza produsului și proiectarea proceselor

Utilizează software-ul CAE, cum ar fi AutoForm și Dynaform, pentru analiza formabilității ștanțarii, prezicerea și rezolvarea problemelor precum fisurarea și încrețirea și optimizarea parametrilor procesului.

2. Design matriță

Matricele de ștanțare a ansamblului compartimentului motorului auto sunt proiectate în 3D complet folosind software precum UG, CATIA și AutoCAD, rafinând fiecare componentă pentru a echilibra rezistența, rigiditatea, durata de viață și eficiența producției.

3. Selectarea materialului

- Material de bază: oțel structural carbon 45#, 50#

- Piese de lucru: Cr12MoV, Cr12 și alte oțeluri pentru scule; pentru producția de masă, pot fi folosite materiale de carbură cimentată sau metalurgie a pulberilor legate cu oțel.

4. Prelucrare de precizie

- Prelucrare brută: îndepărtarea excesului de material folosind o mașină de frezat cu portal mare sau un centru de prelucrare.

- Prelucrare de finisare: centru de prelucrare CNC de înaltă precizie, EDM cu sârmă lentă.

- Prelucrare specială: Prelucrare cu descărcare electrică a suprafețelor complexe, lustruire la Ra≤0,4μm.

- Tratament termic: călire, revenire, nitrurare, etc., pentru a îmbunătăți duritatea și rezistența la uzură.

5. Asamblare si T0 Trial Mold

După asamblare, matrița este instalată pe echipamentul de ștanțare pentru turnare de probă, ajustând parametri precum presiunea și cursa până când piesa ștanțată îndeplinește standardele.

Tendințe de dezvoltare

1. Turnare integrată ultra-mare: Adaptabil la echipamente de ștanțare de 2000 de tone și mai mult, reducând numărul de piese și procese de sudare.

2. Formarea materialului ușor: optimizat pentru materiale precum aliajele de aluminiu și oțelul de înaltă rezistență, îmbunătățind problemele cu elasticitatea.

3. Fabricare și digitalizare inteligente: integrarea analizei CAE, imprimarea 3D, gemenii digitale și alte tehnologii pentru a scurta ciclurile de dezvoltare.

4. Producție automată cu mai multe stații: Obținerea automatizării complete de la intrarea tablei până la ieșirea produsului finit, îmbunătățind eficiența și consistența.

Întrebări frecvente

Î1: Ce materiale sunt utilizate de obicei în matrițele de ștanțare a ansamblului compartimentului motorului auto?

A1: Baza matriței utilizează în mod obișnuit oțel structural de înaltă calitate (cum ar fi 45#, 50#), în timp ce piesele de lucru folosesc oțel de scule cu conținut ridicat de carbon și crom ridicat (cum ar fi Cr12MoV, Cr12), oțel de mare viteză (cum ar fi W6Mo5Cr4V2) sau carbură cimentată. Pentru producția de masă, pot fi utilizate materiale de carbură cimentată sau metalurgie a pulberilor lipite cu oțel pentru a se asigura că matrița are rezistență ridicată, duritate ridicată și rezistență ridicată la uzură.

Î2: Cât durează ciclul de producție pentru matrițele de ștanțare a ansamblului compartimentului motorului auto?

A2: matrițele de ștanțare pentru ansamblurile compartimentului motorului auto sunt punctul culminant al tehnologiei, experienței și măiestriei. Ciclul lor de dezvoltare este lung (de obicei 8-15 luni) și costisitor (atingând milioane până la zeci de milioane de RMB), făcându-le un indicator cheie al puterii generale a unei companii de fabricare a matrițelor. Cu cât este mai mare complexitatea, cu atât ciclul este mai lung. Odată cu aplicarea tehnologiilor digitale și a producției inteligente, ciclul de dezvoltare se scurtează treptat.
