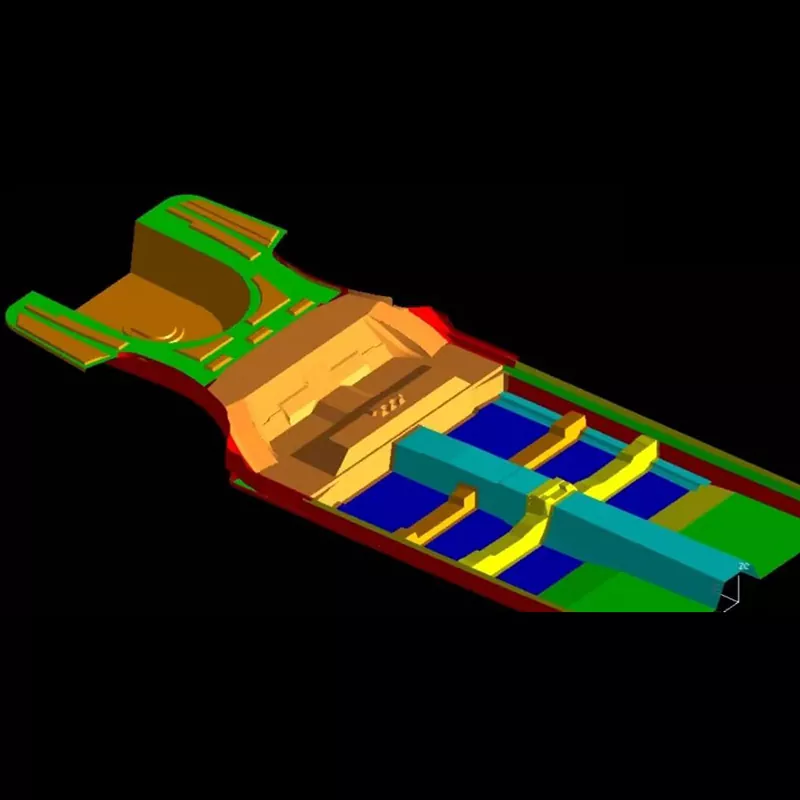

Matrice de ștanțare a ansamblului podelei auto

Matricele de ștanțare pentru asamblarea podelei auto sunt sisteme integrate de mare precizie pentru ștanțarea cadrului principal al podelei. Nu sunt matrițe simple, ci combinații complete de matrițe (deoarece ansamblul podelei necesită sudarea mai multor piese ștanțate). Ele reprezintă vârful tehnologiei de ștanțare și reprezintă un punct de referință cheie pentru măsurarea rezistenței producătorilor de matrițe.

În calitate de furnizor de încredere în industria auto, SIKAIDA se concentrează pe cercetarea și dezvoltarea și producția de matrițe de asamblare de podea de ultimă generație, producând produse cu structuri robuste, formare precisă și durate de viață lungi. Fabrica noastră folosește design complet digital și producție de precizie pentru a se asigura că fiecare matriță îndeplinește cerințele stricte ale industriei auto.

Caracteristici cheie ale produsului:

1. Dimensiune mare și structură complexă

Aceste matrițe au dimensiuni mari (lungime > 1,5 m, lățime ≥ 1,2 m), cu cavități complexe. Acestea necesită formarea de găuri de montare, nervuri de întărire și alte caracteristici. Este folosit un design cu mai multe stații, care integrează procesele de ambutisare adâncă, formare, perforare și tăiere.

2. Precizie ridicată și cerințe de înaltă rezistență

Matrițele de ștanțare a ansamblului de podea auto au toleranțe dimensionale controlate în ±0,5 mm, cu cerințe stricte pentru planeitate și contur. De asemenea, posedă o rigiditate extrem de ridicată, rezistând la deformarea ștanțarii la presiune înaltă și asigurând consistența pieselor produse în serie.

3. Integrare multi-proces

Matrița integrează mai multe procese, cum ar fi ambutirea adâncă, formarea și tăierea. Aspectul optimizat al procesului reduce etapele de producție, iar compatibilitatea cu liniile automate de ștanțare îmbunătățește semnificativ eficiența producției.

4. Sistem complet de formare

Matricele de ștanțare a ansamblului de podea auto au o structură mare, inclusiv componente de bază, cum ar fi poansonuri și matrițe. Echipate cu un sistem pneumatic-hidraulic avansat, acestea funcționează lin și eficient, asigurând o fiabilitate ridicată.

5. Sistem avansat de răcire și lubrifiere

Matrițele de ștanțare a ansamblului de podea auto sunt echipate cu canale de apă de răcire conforme și un sistem de lubrifiere de înaltă eficiență, asigurând o temperatură uniformă a matriței, îmbunătățind eficiența producției și calitatea pieselor și reducând deformarea piesei și stresul rezidual.

Materiale și aplicații

1. Domenii de aplicare

Folosit pe scară largă în fabricarea caroseriei autoturismelor, SUV-urilor, MPV-urilor și vehiculelor comerciale.

2. Selectarea materialului

Baza matrițelor de ștanțare a ansamblului de podele auto utilizează oțeluri standard, cum ar fi oțelul 45# și Q235, în timp ce componentele de bază folosesc oțeluri de matriță cu conținut ridicat de carbon și crom, cum ar fi Cr12MoV și SKD11. După tratamentul termic, duritatea ajunge la HRC48-52, iar durata de viață depășește 500.000 de cicluri.

Procesul de fabricație

1. Analiză de simulare CAE pentru a rezolva în prealabil problemele de formare;

2. design complet de matriță 3D pentru a asigura o structură rezonabilă;

3. selecție de oțel matriță de înaltă calitate;

4. prelucrare brută, prelucrare fină, tratament termic și lustruire fină pentru a asigura precizie;

5. asamblare și turnare de probă, depanare și optimizare până când piesele respectă standardele.

Tendințe de dezvoltare

1. Turnare integrata ultra-mare, compatibila cu prese de peste 2000 de tone;

2. Adaptare ușoară, compatibilă cu materiale noi și procese avansate de formare;

3. Digitalizarea inteligentă a producției, care permite monitorizarea în timp real și depanarea virtuală;

4. Aplicații de imprimare 3D, îmbunătățind eficiența de fabricație și calitatea pieselor complexe.

Întrebări frecvente

Î1: Ce materiale sunt utilizate în mod obișnuit în matrițele de ștanțare a ansamblului podelei auto?

A1: Oțelul standard (cum ar fi oțelul 45, Q235) este utilizat în mod obișnuit pentru baza matriței. Oțelul de turnare cu conținut ridicat de carbon și crom (cum ar fi Cr12MoV, SKD11) este utilizat pentru părți cheie, cum ar fi cavitățile și miezurile. După tratamentul termic, duritatea poate ajunge la HRC48-52, cu rezistență ridicată la uzură și rezistență ridicată la compresiune.

Î2: Cât durează ciclul de producție pentru matrițele de ștanțare a ansamblului de podele auto?

A2: Ciclul de dezvoltare a matrițelor de ștanțare a ansamblurilor de podea auto este lung (de obicei 8-15 luni) și costisitor (atingând milioane până la zeci de milioane de RMB), ceea ce îl face un punct de referință cheie pentru măsurarea rezistenței cuprinzătoare a unei companii de matriță. Pe măsură ce automobilele se dezvoltă spre inteligență, electrificare și ușurință, cerințele tehnice pentru matrițele lor vor continua să crească.
