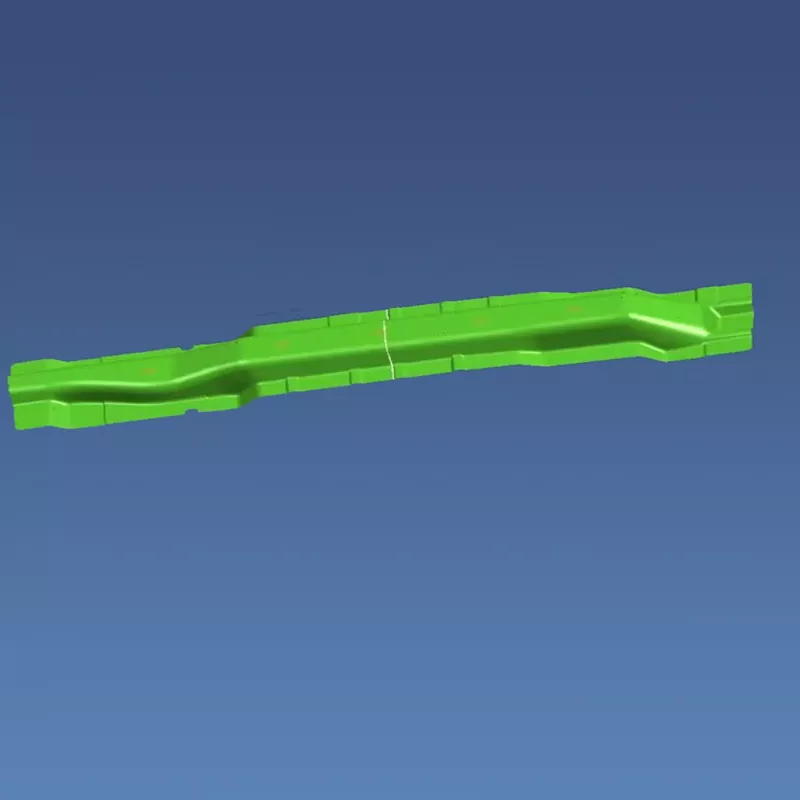

Matrice de ștanțare a grinzilor de armare pentru automobile

SIKAIDA Automotive Reinforcing Beam Stamping Dies sunt matrițe mari, de înaltă precizie, utilizate pentru ștanțarea grinzilor de armare din tablă. Ca produs de bază, proiectarea și fabricarea acestora îndeplinesc cerințele de siguranță și ușurință auto, integrând tehnologii de ultimă oră din mai multe domenii. Fabrica noastră este echipată cu echipamente avansate și o echipă profesionistă pentru a se asigura că matrițele îndeplinesc standardele internaționale și produc în mod stabil piese de înaltă performanță.

Detalii despre produs

1. Aplicare material de înaltă rezistență

Grinzile de armare folosesc adesea materiale ușoare, cum ar fi oțel de înaltă rezistență și aliaje de aluminiu. SIKAIDA Automotive Reinforcing Beam Stamping Dies sunt proiectate pentru a se adapta pe deplin la proprietățile materialului, optimizând parametrii structurali și de proces pentru a asigura acuratețea dimensională și proprietățile mecanice ale pieselor ștanțate.

2. Suprafață complexă și proiectare a sistemului nervuri

Structura grinzii armate este complexă. SIKAIDA utilizează designul științific al suprafeței pentru a controla cu precizie fluxul de material, evitând defecte precum încrețirea și crăparea, asigurând stabilitatea structurii grinzii armate.

3. Control de formare de precizie

Piesele de ștanțare cu fascicul armat necesită o precizie dimensională de ± 0,05 mm și o calitate excelentă a suprafeței. Formele SIKAIDA sunt echipate cu mecanisme de ghidare, decupare și deformare de înaltă precizie pentru a asigura consistența produsului și pentru a îndeplini cerințele stricte de calitate.

4. Proiectare integrată cu mai multe stații

SIKAIDA folosește modele de matrițe progresive sau continue cu mai multe stații, integrând procese multiple pentru a îmbunătăți semnificativ eficiența producției și consistența produsului, reducând costurile de producție ale clienților.

5. Sistem avansat de lubrifiere și descărcare

Abordând provocările formării oțelului de înaltă rezistență, matrițele de ștanțare a grinzilor de armare auto SIKAIDA sunt echipate cu un sistem automat de lubrifiere și de descărcare optimizat, reducând frecarea, prevenind blocajele și îmbunătățind eficiența producției și durata de viață a matriței.

Caracteristici și aplicații ale produsului

1. Întărirea structurii caroseriei: Folosită în zone cheie, cum ar fi grinzile anti-coliziune ale ușilor și stâlpii A/B/C pentru a îmbunătăți rigiditatea la torsiune și siguranța la coliziune.

2. Soluție ușoară: Obține o reducere a greutății cu 15-25% a pieselor prin design optimizat și materiale ușoare, echilibrând rezistența și cerințele de greutate redusă.

3. Întărirea sistemului de șasiu: Folosit în componentele cheie ale șasiului, cum ar fi cadrul auxiliar, pentru a îmbunătăți stabilitatea și durabilitatea manevrării vehiculului.

Procesul de fabricație Introducere

1. Analiza CAE și Proiectarea Proceselor

SIKAIDA folosește software profesional pentru analiza formabilității pentru a optimiza procesele și structurile matriței în avans, pentru a evita potențialele probleme, pentru a scurta ciclul de cercetare și dezvoltare și pentru a reduce costurile.

2. Design matriță

Echipa de cercetare și dezvoltare folosește software profesional pentru proiectarea completă 3D, concentrându-se pe aspecte cheie, cum ar fi spațiul de șansare și matriță și designul suportului semifabricat pentru a asigura stabilitatea și fiabilitatea matriței pe termen lung.

3. Selectarea materialului

- Baza matriței: oțel structural carbon de înaltă calitate, cum ar fi oțelul 45 și P20 pentru a asigura rigiditatea generală.

- Piese de lucru: oțel Cr12MoV sau carbură cimentată, îmbunătățind rezistența la uzură și durata de viață.

- Componente de ghidare: oțel lagăr GCr15, asigurând precizia de ghidare.

- Componente elastice: oțel cu arc 60Si2MnA, asigurând presarea și deformarea materialului stabil.

4. Prelucrare de precizie

Prelucrare degroșată: Degroșare cu echipamente mari, lăsând o alocație de 0,2-0,5 mm pentru prelucrarea de finisare.

Prelucrare de finisare: Folosind CNC de mare viteză, tăiere cu sârmă, EDM etc., asigurând precizia suprafeței de ± 0,01 mm și optimizând finisarea suprafeței.

Tratarea suprafeței: folosind nitrurare, acoperire etc., îmbunătățind duritatea mucegaiului și rezistența la uzură, asigurând prevenirea ruginii și prelungind durata de viață.

5. Asamblare și depanare (T0 Trial Mold)

Personalul profesionist asamblează matrița și efectuează o matriță de probă T0, ajustând în mod repetat parametrii procesului, modificând și optimizând matrița până când piesele îndeplinesc cerințele de desen.

Tendințe de dezvoltare

1. Tehnologia de formare a oțelului cu rezistență ultra-înaltă

Odată cu cererea tot mai mare de ușoare, SIKAIDA a dezvoltat o tehnologie de matriță adaptată oțelurilor de rezistență ultra-înaltă cu rezistențe care depășesc 1500MPa, utilizând procese avansate, cum ar fi formarea la cald, pentru a spori siguranța și suportul ușor.

2. Monitorizare inteligentă și digitală

SIKAIDA integrează tehnologia inteligentă în fabricarea matrițelor de ștanțare a fasciculului de armare pentru automobile, înglobând senzori pentru monitorizarea în timp real și combinând tehnologia digitală dublă pentru a obține auto-optimizarea parametrilor și depanarea virtuală, îmbunătățind eficiența cercetării și dezvoltării.

3. Tehnologia de formare multimaterială

Pentru structuri noi, cum ar fi compozitele oțel-aluminiu, SIKAIDA a dezvoltat matrițe și procese specializate pentru a realiza formarea integrată a mai multor materiale, reducând și mai mult greutatea.

4. Aplicații de tehnologie de fabricație aditivă

SIKAIDA aplică tehnologia de imprimare 3D pentru a fabrica structuri complexe de matriță, scurtând ciclurile de fabricație, îmbunătățind performanța și durata de viață a matriței și sporind competitivitatea clienților.

Întrebări frecvente

Î1: Ce materiale sunt utilizate în mod obișnuit în matrițele de ștanțare a grinzilor de armare auto?

A1: Baza matriței utilizează în mod obișnuit oțel structural carbon de înaltă calitate, cum ar fi oțelul 45 și P20. Piesele de lucru (poanson și matriță) folosesc de obicei oțel cu conținut ridicat de carbon și crom ridicat (cum ar fi Cr12MoV), oțel de mare viteză sau carbură cimentată. Componentele de ghidare folosesc oțel cu conținut ridicat de carbon cu crom (cum ar fi GCr15), iar componentele elastice folosesc oțel pentru arc de înaltă calitate (cum ar fi 60Si2MnA). Pot fi selectate diferite materiale și procese de tratament termic în funcție de volumul de producție și cerințele de utilizare.

Î2: Cât durează ciclul de producție pentru matrițele de ștanțare a grinzilor de armare auto?

A2: Ciclul de producție pentru matrițele de ștanțare a grinzilor de armare auto este de obicei de 8-15 luni, în funcție de factori precum complexitatea piesei, formabilitatea materialului, cerințele tehnice și capacitatea de producție. Matricele progresive complexe cu mai multe stații sau matrițele care utilizează materiale și procese noi vor avea un ciclu de dezvoltare mai lung. Dezvoltarea lor implică mai multe etape, inclusiv proiectare, analiză CAE, prelucrare de precizie, tratament termic, asamblare și depanare, necesitând un control strict al calității și optimizare repetată a matriței pentru a asigura performanța matriței și calitatea produsului.
