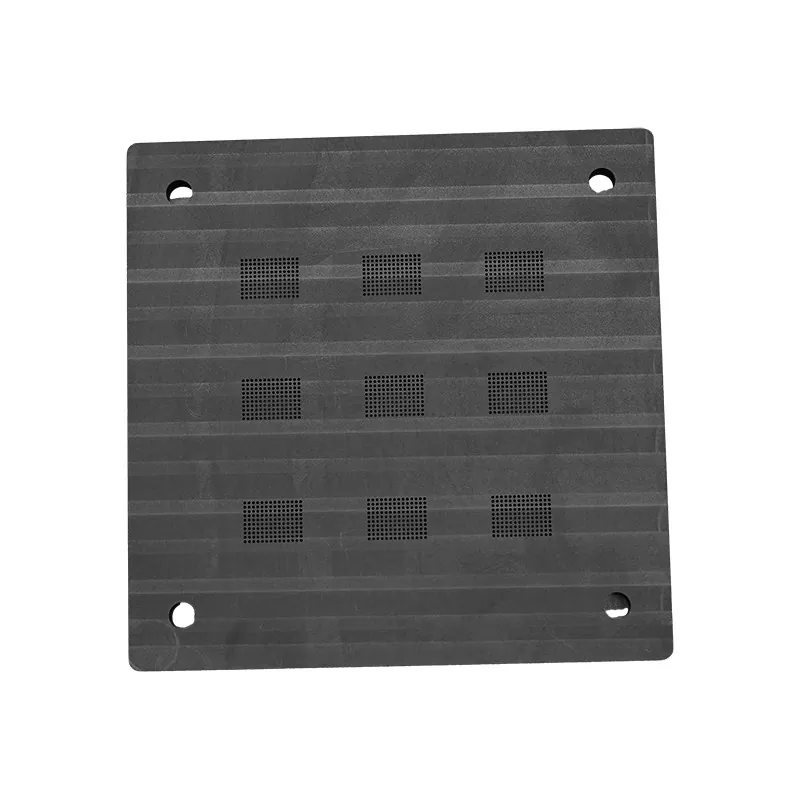

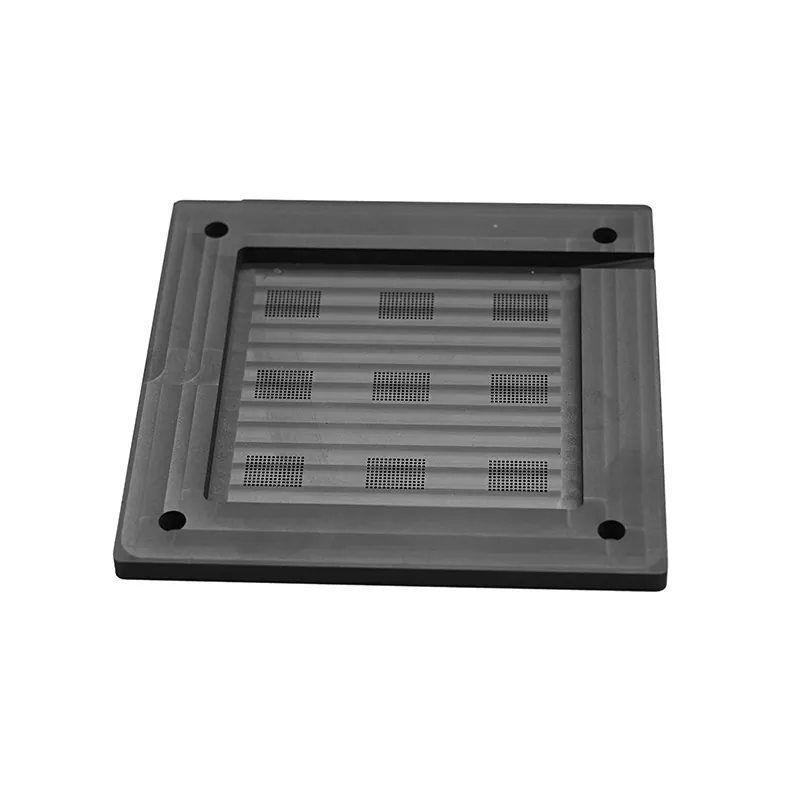

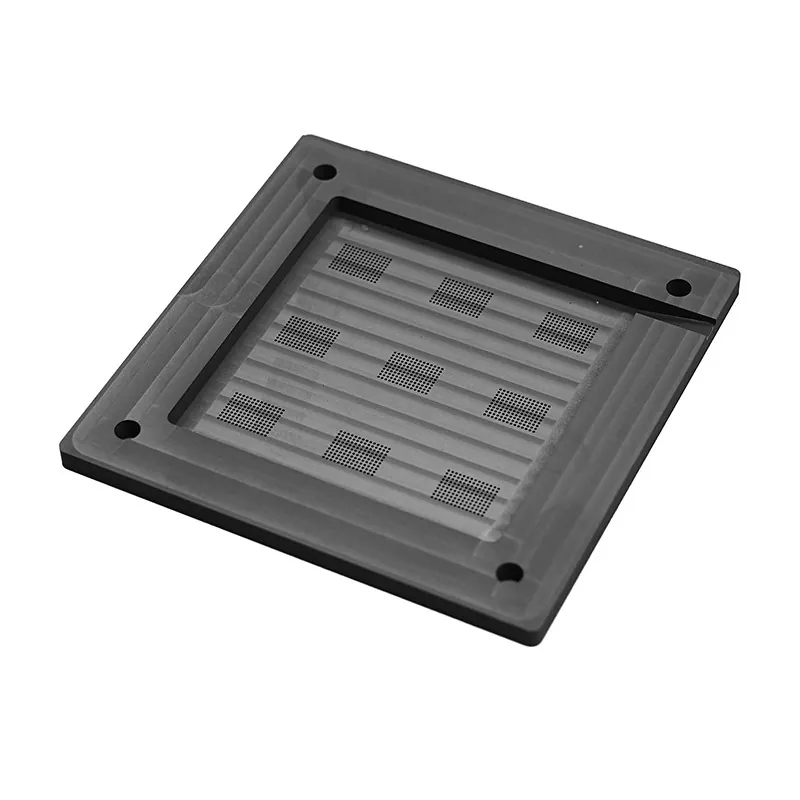

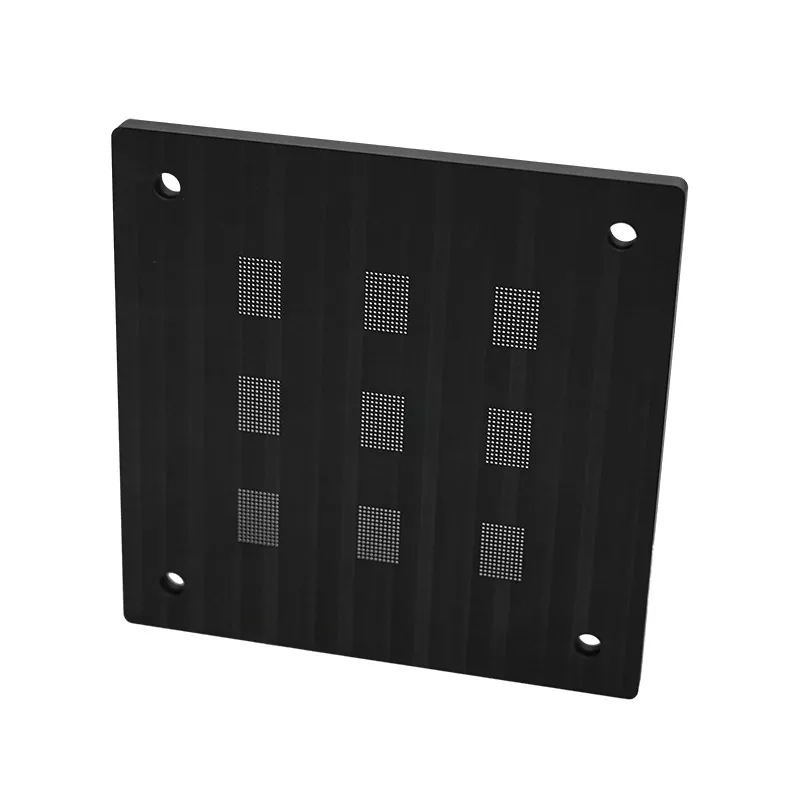

Dispozitive de plasare a bilelor din grafit

Dispozitivele de plasare a bilelor din grafit SIKAIDA utilizează grafit de înaltă puritate și tehnologii de prelucrare de precizie și tratare a suprafețelor, îndeplinind standardele de calitate pentru semiconductori. Suprafața este netedă și curată, cu performanță stabilă la temperatură ridicată. Structura optimizată facilitează operarea și întreținerea, îmbunătățind eficient eficiența plasării mingii și randamentul.

Grafitul de înaltă puritate este conductiv termic și rezistent la coroziune, asigurând stabilitatea dimensională în timpul lipirii la temperatură înaltă și prevenind contaminarea cu ionii nocivi. Tratamentele speciale ale suprafeței garantează o umiditate excelentă cu bile de lipit, evitând contaminarea prin oxidare.

Specificatii tehnice

Caracteristici cheie

Dispozitivele de plasare a bilelor din grafit se laudă cu câteva caracteristici cheie: 1) Puritate ridicată (grafit ≥99,5%, fără contaminare cu ioni); 2) Planeitate ridicată (planeitate ≤0,002 mm/m, Ra≤0,4 μm); 3) Precizie de plasare a bilei la nivel de microni (diametrul bilei ±0,025 mm, distanța dintre bile ±0,05 mm); 4) Rezistență la temperaturi ridicate (performanță stabilă la 300°C); 5) Management termic excelent (conductivitate termică uniformă, reducerea stresului termic).

Scenarii de aplicare

Dispozitivele de plasare a bilelor din grafit sunt utilizate pe scară largă în ambalajele semiconductoare (ambalaj de înaltă densitate, cum ar fi BGA și CSP), ansamblu microelectronic (componente mici precum 0402 și 0201), dispozitive optoelectronice (LED-uri, lasere), dispozitive MEMS și semiconductori de putere (IGBT-uri, MOSFET-uri).

Avantaje cheie

1. Puritatea materialului Avantaj: conținut scăzut de impurități, rată scăzută de degajare a gazului, stabilitate chimică, performanță constantă a lotului și conformitate cu standardele din industria semiconductoarelor.

2. Avantaje de precizie: planeitate la nivel de microni și precizie de poziționare, suprafață netedă și fără defecte, repetabilitate excelentă în producția de masă și adaptabilitate la ambalaje de înaltă densitate.

3. Avantaje de performanță termică: interval larg de temperatură de funcționare (-40 ° C până la 300 ° C), coeficient de dilatare termică compatibil cu plăcile de siliciu, conductivitate termică bună și performanță stabilă de ciclu termic.

4. Avantajele compatibilității proceselor: Dispozitivele de plasare a bilei din grafit sunt compatibile cu diverse lipituri, au o fereastră largă de proces, sunt ușor de curățat, au o durată de viață lungă și oferă beneficii economice semnificative.

Capabilitati tehnice

Compania se lauda cu capacitati tehnice puternice: control strict al materialelor, cu inspectii multiple la sosire; echipat cu un set complet de echipamente de procesare de înaltă precizie pentru a asigura calitatea suprafeței; diverse procese de tratare a suprafețelor pentru a satisface diferite nevoi; un sistem de testare precis pentru a asigura acuratețe stabilă; și produse care au trecut teste riguroase de mediu pentru a se adapta la producția reală.

Întrebări frecvente:

Î1: De ce să alegeți materialul de grafit pentru dispozitivele de plasare a mingii?

A1: Materialul de grafit are o puritate extrem de ridicată, o conductivitate termică excelentă și rezistență la temperatură ridicată și este stabil din punct de vedere chimic în procesele semiconductoare. În comparație cu alte materiale, grafitul nu eliberează ioni de impurități nocive în așchii și menține stabilitatea dimensională la temperaturi ridicate, făcându-l un material ideal pentru dispozitivele de plasare a bilelor semiconductoare.

Î2: Care sunt planeitatea și rugozitatea suprafeței specifice dispozitivului?

A2: Dispozitivele noastre de plasare a bilei din grafit au o planeitate a suprafeței controlată cu 0,002 mm/m și o rugozitate a suprafeței Ra≤0,4 μm. Această planeitate și netezime extrem de ridicate asigură contactul uniform cu așchiul și substratul, evitând defectele de plasare a bilei cauzate de denivelările suprafeței.

Î3: Care este precizia de plasare a mingii care poate fi atinsă?

A3: Dispozitivele noastre realizează o precizie de poziționare a plasării mingii de ±0,025 mm și o precizie a pasului mingii de ±0,05 mm. Acest nivel de precizie îndeplinește pe deplin cerințele proceselor curente de ambalare a semiconductoarelor curente și poate gestiona aplicații de plasare a bilei de înaltă densitate, cu micro-pas.

Î4: Care este temperatura maximă de funcționare a dispozitivului?

A4: Dispozitivele noastre de plasare a bilelor din grafit pot funcționa normal într-un interval de temperatură de la -40°C la 300°C. Acest interval de temperatură acoperă toate etapele critice ale proceselor de ambalare a semiconductorilor, inclusiv lipirea prin reflow și depozitarea la temperatură înaltă.

Î5: Puteți oferi produse de scule personalizate?

A5: Da, putem oferi servicii personalizate în funcție de nevoile specifice ale clienților. Clienții pot furniza desene sau mostre detaliate, iar noi putem procesa diverse produse de scule non-standard. Dimensiunea minimă de procesare este de 0,5 mm, iar toleranța poate fi controlată în ±0,01 mm.

Î6: Care este durata de viață și reutilizarea sculelor?

A6: În condiții normale de utilizare și întreținere corespunzătoare, uneltele noastre de montare cu bile din grafit pot fi refolosite de mai mult de 100 de ori. Durata de viață reală depinde de condițiile de utilizare specifice, parametrii procesului și întreținerea. Recomandăm inspecția regulată a suprafeței și testarea performanței pentru a ne asigura că sculele sunt în stare bună.

Î7: Cum asigurați curățenia și natura lipsită de contaminare a sculelor?

A7: Uneltele noastre suferă o curățare riguroasă și un tratament de suprafață după procesare, inclusiv curățare cu ultrasunete, clătire cu apă deionizată și coacere la temperatură înaltă. Sculele sunt ambalate în ambalaje antistatice și rezistente la praf pentru a asigura curățenia în timpul transportului și depozitării. După primirea produsului, clienții sunt sfătuiți să despacheteze și să-l folosească într-o cameră curată.

Î8: Care sunt rezistivitatea și conductibilitatea termică a sculelor?

A8: Sculele noastre din grafit au o rezistivitate de 8-15 μΩ·m (la 25°C) și o conductivitate termică de aproximativ 120-200 W/m·K. Acești parametri asigură o performanță echilibrată în izolarea electrică și managementul termic, făcându-l potrivit pentru diverse aplicații de ambalare a semiconductorilor.
