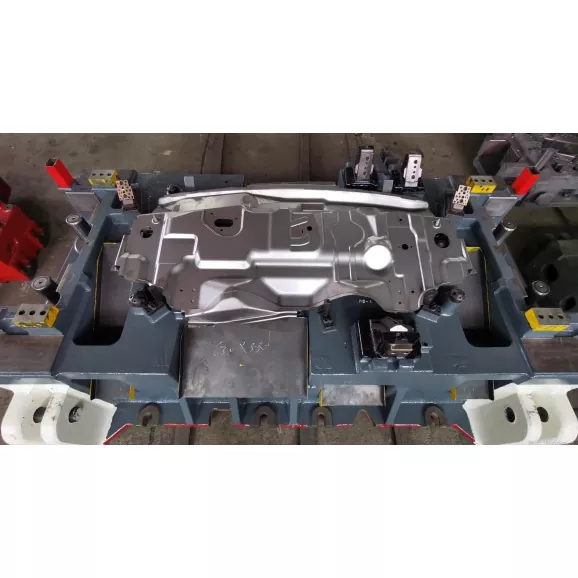

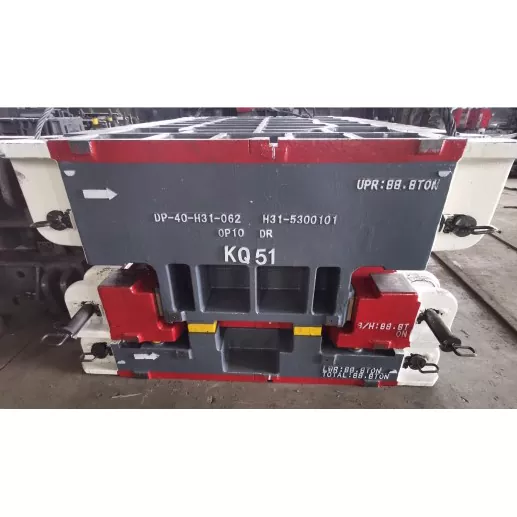

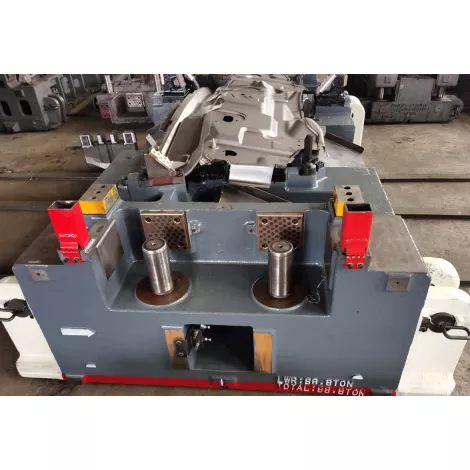

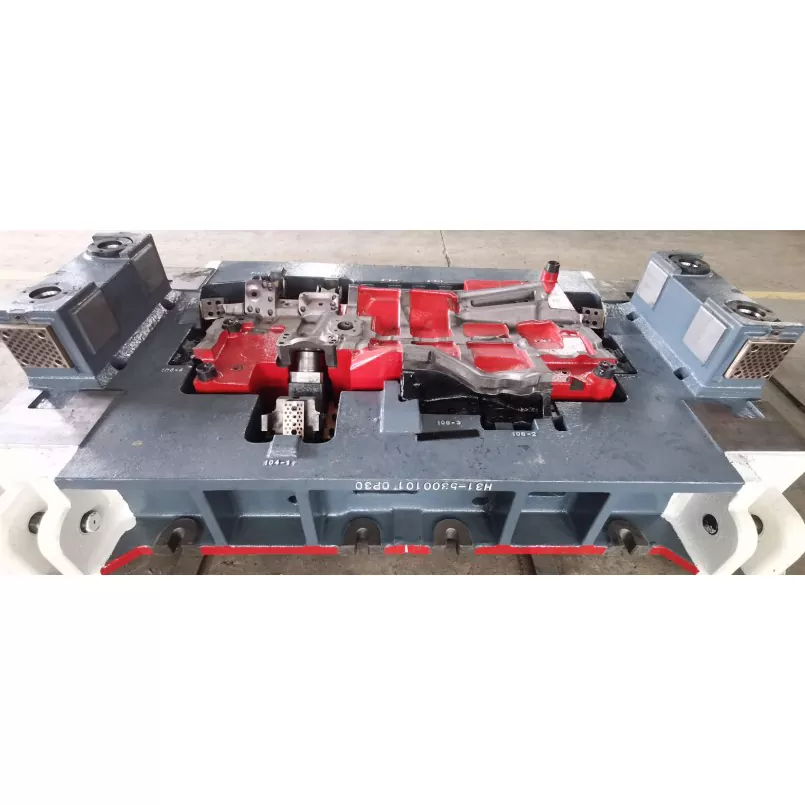

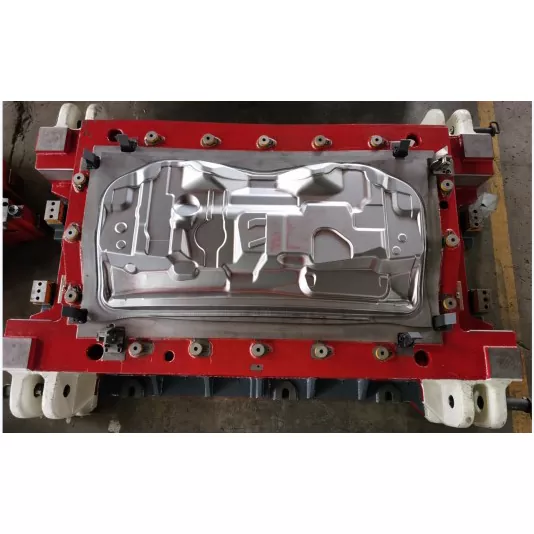

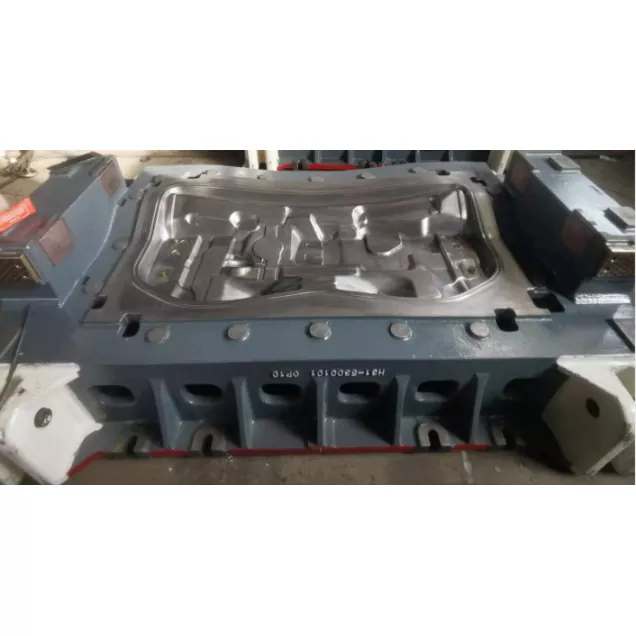

Matrice de ștanțare a ansamblului panoului frontal auto

Matricele de ștanțare pentru ansamblu panou frontal auto SIKAIDA sunt echipamente de precizie de înaltă calitate dezvoltate independent, potrivite pentru producția în masă a ansamblurilor panoului frontal. Adresându-se structurii complexe și cerințelor ridicate ale ansamblului panoului frontal (panouri de caroserie mari), matrița integrează tehnologii avansate pentru a rezolva provocările cheie de producție. Fabrica este echipată cu echipamente profesionale și o echipă dedicată pentru a se asigura că calitatea matrițelor îndeplinește standardele.

Detalii despre produs

1. Formarea structurii panoului de caroserie mare

Control precis al fluxului de material și al întinderii, precizie dimensională cheie în ±0,1 mm, eroare de planeitate ≤0,15 mm/m; zonele de ambutisare adâncă folosesc formarea progresivă cu mai multe treceri pentru a evita defectele de material și pentru a îmbunătăți randamentul.

2. Tehnologia complexă de formare a suprafețelor curbate

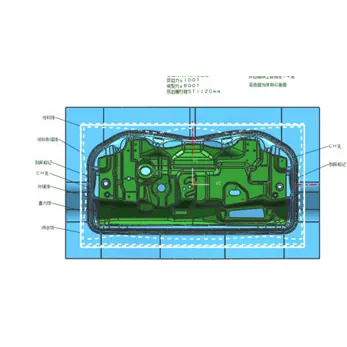

Matricele de ștanțare pentru asamblarea panoului frontal auto utilizează formarea hiperboloid și o structură de profil reglabilă. Combinat cu analiza CAE și optimizarea procesului, rezolvă probleme precum încrețirea și crăparea, obținând o precizie a suprafeței de ±0,05 mm, asigurând compatibilitatea cu componentele adiacente.

3. Design integrat al grinzilor de armare

Panoul frontal și grinda de armare sunt integrate folosind o tehnologie split-cavity, adaptându-se la materiale de înaltă rezistență și asigurând acuratețea geometrică a grinzii de armare (dreptetate ≤0,1mm/m, paralelism ≤0,15mm).

4. Formare integrată cu mai multe componente

Sunt integrate procese multiple, completând formarea multicomponentă într-o singură operație de ștanțare; Designul modular și schimbarea rapidă a matriței se adaptează la producția cu mai multe specificații, atingând o rată de utilizare a materialului ≥80% și îmbunătățind eficiența producției.

5. Precizie ridicată și performanță de siguranță

Ghidarea de înaltă precizie și controlul feedback-ului presiunii asigură precizia găurii critice în ± 0,05 mm; designul structural optimizat asigură deformarea proiectată în timpul coliziunilor, garantând siguranța ocupanților.

6. Control și optimizare inteligentă a proceselor

Matricele de ștanțare a ansamblului panoului frontal auto utilizează software CAE pentru proiectare optimizată, utilizând un control cu ​​trei bucle și un sistem de monitorizare inteligent pentru a monitoriza starea formării în timp real, asigurând o calitate stabilă a produsului.

Caracteristici și aplicații ale produsului

1. Vehicule de pasageri: Asigură rigiditatea caroseriei și siguranța la coliziune, îndeplinind cerințele de etanșare exterioară;

2. Vehicule comerciale: Rezistă la impacturi grele, asigurând fiabilitatea structurală și durabilitatea;

3. SUV-uri/Vehicule Off-Road: Se adaptează la compartimentele mari ale motorului, sporind protecția față;

4. Vehicule electrice: Se adaptează la cerințe speciale, cum ar fi baterii și conducte de răcire, luând în considerare și designul ușor;

5. Mașini de curse/Mașini de performanță: îndeplinește cerințele aerodinamice, ușoare și de rigiditate ridicată;

6. Camioane/Autobuze: Se adaptează vehiculelor mari, asigurând capacitatea portantă și siguranța la coliziune.

Procesul de fabricație Introducere

1. Proiectarea și analiza produsului

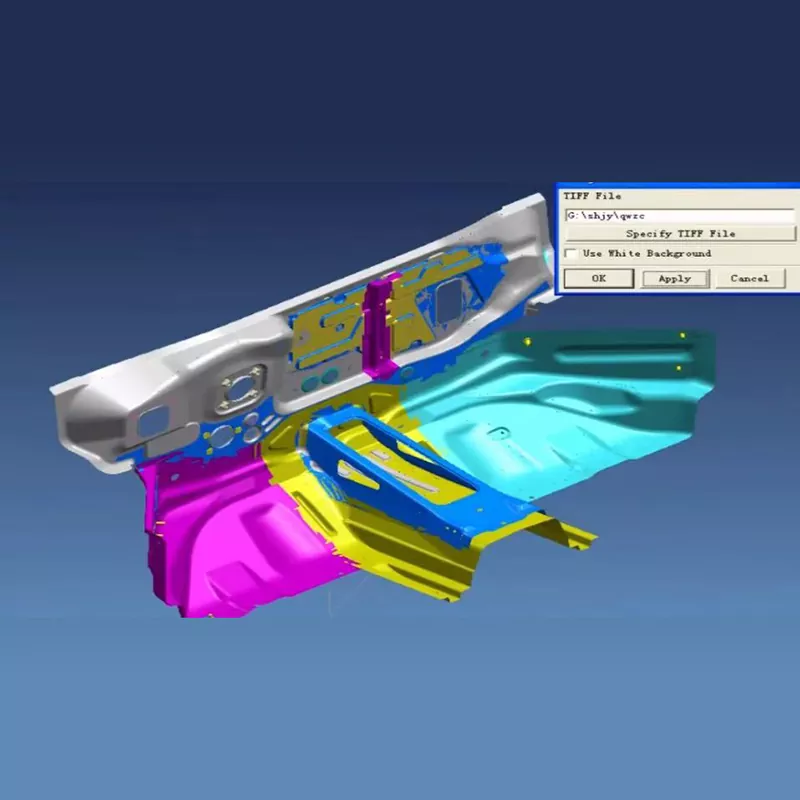

Software-ul profesional este utilizat pentru analiza formabilității și optimizarea procesului pentru a determina parametrii optimi, echilibrând siguranța și acuratețea asamblarii.

2. Proiectarea structurii matriței

Design complet 3D, structură modulară, întreținere ușoară, adaptabil la producție automată și operare robotică.

3. Selectarea și pregătirea materialelor

- Piese de lucru: Se selectează oțel de matriță cu duritate mare, cu un aliaj special utilizat în zonele de ambutisare adâncă;

- Baza matriței/Piese standard: oțelul de înaltă calitate este selectat pentru a asigura rezistență și precizie;

- Tratamentul suprafeței: nitrurare, cromare dură, etc., pentru a reduce frecarea și aderența.

4. Proces de prelucrare de precizie

Prelucrarea brută permite alocația de prelucrare de finisare. Finisarea se realizează cu echipamente de ultimă generație, obținând o rugozitate a suprafeței de Ra0,2, o precizie a poziției găurii de ±0,01 mm și o duritate ≥HV950 după tratamentul de întărire a suprafeței.

5. Asamblare și depanare

Asamblarea de precizie, depanarea parametrilor pe mașină, inspecția prima piesă și producția de probă în lot asigură stabilitatea și fiabilitatea matriței.

Tendințe de dezvoltare

1. Ușoare și rezistență ridicată: adaptarea la materiale noi și utilizarea proceselor avansate, echilibrând greutatea și siguranța;

2. Optimizarea preciziei și siguranței: Dezvoltarea către o precizie la nivel de microni, consolidând detectarea online și optimizarea coliziunilor;

3. Producție flexibilă: schimbare rapidă a matriței (≤15 minute), adaptabilă la producție multi-varietă, în loturi mici;

4. Depanare digitală: combinarea gemenilor digitali pentru a scurta ciclurile de dezvoltare cu mai mult de 30%;

5. Producție ecologică: ecologică și economisitoare de energie, adaptându-se la nevoile vehiculelor cu energie noi.

Întrebări frecvente

Î1: Ce materiale sunt utilizate în mod obișnuit în matrițele de ștanțare a ansamblului panoului frontal auto?

A1: Piesele de lucru folosesc în principal oțeluri de matriță cu duritate ridicată, cum ar fi SKD11, Cr12MoV și DC53. Pentru piesele de formare cu ambutisare adâncă și zonele de formare a grinzilor de armare, se utilizează oțel rapid din metalurgia pulberilor sau carbură cimentată. Cadrul matriței folosește oțeluri structurale, cum ar fi oțelul 45 și Q235, iar piesele standard, cum ar fi stâlpii de ghidare și manșoanele de ghidare, folosesc oțel pentru rulmenți GCr15. Pentru suprafețele de formare curbe foarte solicitante, materialele de acoperire ceramice sau diamantate sunt uneori folosite pentru a asigura rezistența la uzură și durata de viață a matriței.

Î2: Cât durează ciclul de producție pentru matrițele de asamblare a fasciei frontale auto?

A2: În funcție de complexitatea și cerințele de precizie ale ansamblului fasciei frontale, ciclul de producție este de obicei de 16-24 de săptămâni. Matritele standard de asamblare a fasciei frontale durează aproximativ 16 săptămâni, matrițele complexe curbe pentru fascia frontală durează 20 de săptămâni, iar matrițele de asamblare a fasciei frontale ultra-mari sau ușoare pot necesita mai mult de 24 de săptămâni. Ciclul specific depinde de complexitatea structurii fasciei frontale, de dificultatea formării suprafețelor curbate și de cerințele de performanță în materie de siguranță la coliziune.

Q3: Care este durata de viață a matrițelor?

A3: În condiții normale de utilizare și întreținere, durata de viață a matrițelor de ștanțare a ansamblului fasciei frontale poate ajunge la peste 300.000 de cicluri. Prin selectarea materialelor de înaltă calitate, tratament termic adecvat și prelucrare de precizie, durata de viață a unor matrițe poate ajunge la 500.000 de cicluri. Zonele cu uzură ridicată, cum ar fi zonele de formare profunde, suprafețele de formare a grinzilor de armare și suprafețele curbate necesită întreținere și înlocuire regulată pentru a asigura calitatea produsului și stabilitatea formării.

Î4: Cum sunt garantate precizia și performanța de siguranță a ansamblului fasciei față?

A4: Prin optimizarea parametrilor procesului de formare prin analiza CAE, utilizând un sistem de ghidare de înaltă precizie, controlând elasticitatea materialului și distribuția grosimii și inspectând și menținând regulat precizia matriței, precizia dimensională a ansamblului panoului frontal poate fi controlată cu ± 0,1 mm, iar planeitatea suprafețelor de împerechere poate ajunge la 0,15 mm/m. Simultan, un design structural rezonabil și un proces de tratament termic asigură faptul că ansamblul panoului frontal are o rezistență structurală suficientă și o performanță de siguranță în caz de coliziune.

Î5: Care sunt punctele cheie de control în procesul de fabricație al matrițelor de ștanțare pentru asamblarea panoului frontal auto?

A5: Punctele cheie de control în fabricarea matrițelor de asamblare a panoului frontal includ: ① Prelucrarea precisă a profilelor cu suprafețe mari de acoperire pentru a asigura planeitatea și acuratețea suprafeței; ② Întărirea calității de formare a structurilor grinzilor pentru a asigura poziția și rezistența; ③ Controlul fluxului de material al suprafețelor curbe complexe pentru a evita formarea defectelor; ④ Prelucrarea de precizie a orificiilor de montare pentru a asigura precizia asamblarii; ⑤ Proces de tratament termic pentru a asigura duritatea și duritatea. Fiecare punct de control necesită inspecție strictă a calității și control al procesului, în special controlul precis al formării de acoperire mari și al structurilor complexe de suprafață curbată.
