Matriță de ștanțare a panoului din partea dreaptă pentru automobile

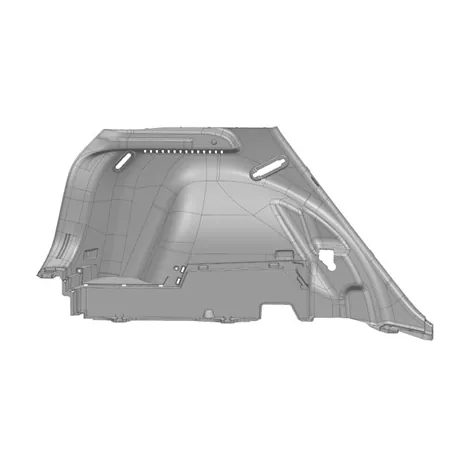

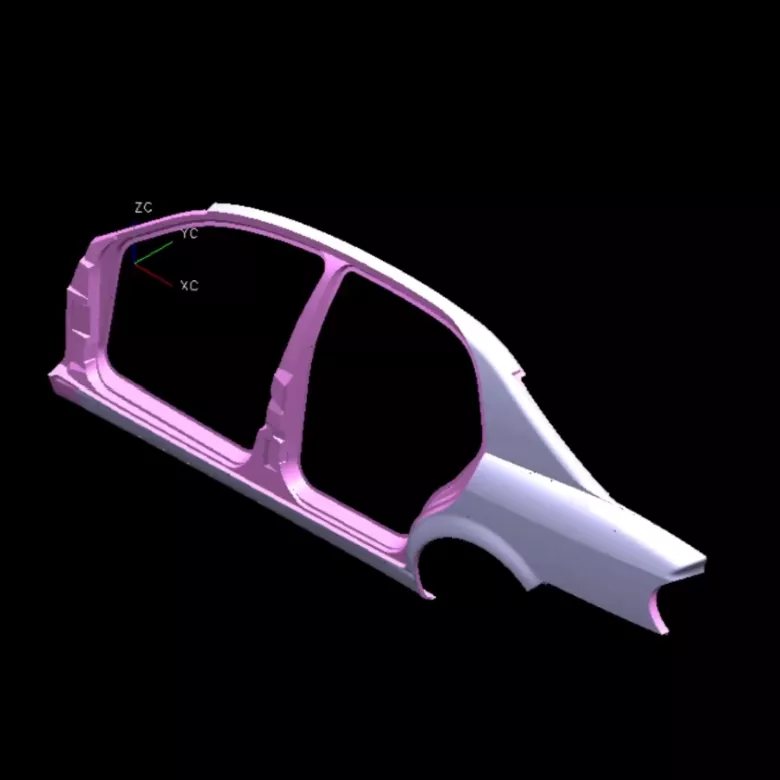

Matrița de ștanțare a panoului lateral drept pentru automobile de la SIKAIDA este un sistem de matrițe mare, de înaltă precizie, compus din mai multe componente, capabile să răspundă nevoilor de formare ale panoului lateral drept (panou exterior, panou interior, nervuri de armare etc.). În calitate de furnizor profesionist, SIKAIDA controlează strict calitatea pentru a asigura producția stabilă de piese de înaltă calitate a panourilor laterale, susținând producția eficientă pentru producătorii de automobile.

Detalii despre produs

1. Structură la scară largă și complexă

Matrița de ștanțare a panoului lateral drept pentru automobile are dimensiuni masive (peste 1,5 metri lungime și peste 0,8 metri lățime) cu o formă complexă, capabilă să formeze caracteristici cheie, cum ar fi geamurile ușilor, pozițiile de montare a oglinzii retrovizoare și nervurile de întărire.

2. Cerințe de înaltă precizie și de înaltă calitate

Proiectată pentru piese cu aspectul panoului lateral, suprafața matriței este fără defecte, cu o precizie dimensională de ± 0,05 mm, un finisaj de suprafață ca o oglindă (Ra≤0,4μm) și margini netede, fără bavuri.

3. Procese complexe de formare

Integrând procese avansate, cum ar fi ambutisarea adâncă, tăierea și perforarea, flanșarea, presarea nervurilor de armare și formarea continuă cu mai multe stații, completează eficient formarea pieselor complexe.

4. Sistem de ghidare și reglare de precizie

Echipat cu stâlpi și bucșe de ghidare de înaltă precizie, inele de presiune reglabile, glisoare mobile cu came și un sistem hidraulic/arc de azot, asigurând precizia și stabilitatea ștanțarii.

5. Sistem avansat de răcire și lubrifiere

Dispunând de răcire cu apă în circulație, lubrifiere automată și sisteme de purjare a aerului comprimat, este potrivit pentru ștanțarea de mare viteză, extinderea duratei de viață a matriței și asigurarea unei producții stabile.

Caracteristici și aplicații ale produsului

1. Turnare integrală: turnarea dintr-o singură bucată reduce sudarea și îmbunătățește eficiența;

2. Producție de înaltă eficiență: Adaptabil la automatizarea de mare viteză, timp de ciclu 15-20 de secunde;

3. Utilizare ridicată a materialelor: aspect optimizat, rata de utilizare ≥85%;

4. Consecvență bună: piesele ștanțate au calitate stabilă și interschimbabilitate puternică;

5. Adaptabilitate puternică: Componentele înlocuibile se pot adapta la diferite modele de vehicule, reducând costurile.

Procesul de fabricație Introducere

1. Analiza produsului și proiectarea procesului: matrița de ștanțare a panoului din dreapta pentru automobile utilizează software CAE pentru a analiza formabilitatea ștanțarii, a optimiza procesul și a determina soluția optimă de ștanțare.

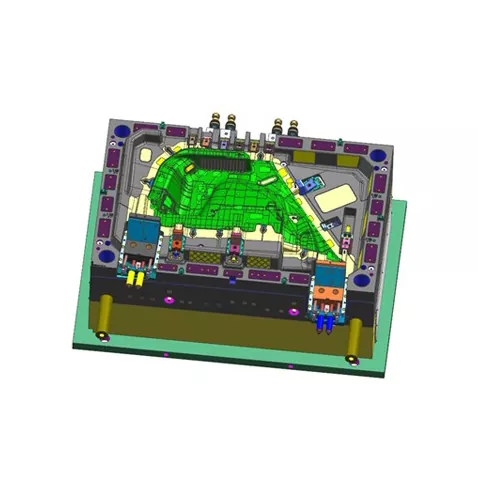

2. Design matriță: design complet 3D folosind UG și CATIA pentru a îmbunătăți mecanismele de bază, cum ar fi ghidarea și răcirea.

3. Selectarea materialului: Baza matriței folosește oțel 45, iar piesele de lucru folosesc oțeluri pentru scule, cum ar fi Cr12MoV, cu zone cu uzură ridicată întărite.

4. Proces de prelucrare de precizie: prelucrarea brută, prelucrarea de finisare (CNC, tăiere cu sârmă) și tratamentul suprafeței (călire, lustruire, nitrurare) asigură precizia mucegaiului și rezistența la uzură.

5. Asamblare și depanare După asamblarea de precizie, matrița este testată pe mașină, parametrii sunt ajustați, iar producția de încercare în loturi verifică stabilitatea matriței.

Matrița de ștanțare a panoului lateral drept pentru automobile SIKAIDA este o piesă de bază a echipamentului în producția de automobile. Ciclul său de dezvoltare este de 8-15 luni, iar costul său este ridicat, făcându-l un indicator cheie al forței unei companii. Fabrica noastră din China are capacitate de producție completă și va continua să inoveze, oferind soluții de matriță de înaltă calitate clienților globali pentru beneficii reciproce.

Întrebări frecvente

Î1: Ce materiale sunt utilizate în mod obișnuit pentru matrița de ștanțare a panoului din partea dreaptă pentru automobile?

A1: Baza matriței utilizează în mod obișnuit oțel structural cu carbon standard (cum ar fi oțelul 45), în timp ce piesele de lucru folosesc oțel de scule cu conținut ridicat de carbon și crom (cum ar fi Cr12MoV, DC53). Zonele cu uzură ridicată pot folosi carbură cimentată sau pot suferi un tratament de întărire a suprafeței.

Î2: Cât durează ciclul de producție pentru o matriță de ștanțare a panoului din dreapta auto?

A2: Matrița de ștanțare a panoului din partea dreaptă a automobilului este punctul culminant al tehnologiei, experienței și măiestriei. Ciclul său de dezvoltare este lung (de obicei 8-15 luni), iar costul său este mare (atingând milioane până la zeci de milioane de RMB), făcându-l un indicator cheie al puterii cuprinzătoare a unei companii de matrițe. Pe măsură ce industria auto se dezvoltă spre energie nouă, inteligentizare și ușurință, cerințele tehnice pentru matrițele sale vor continua să crească.
