Matriță de ștanțare a panoului exterior al capotei auto

Matrița de ștanțare a panoului exterior al capotei auto SIKAIDA este un sistem de curbură mare și complex, care include o matriță superioară, matriță inferioară, inel de presiune și componente de ghidare de precizie, potrivite pentru formarea într-o singură etapă sau în mai multe etape a panourilor exterioare a capotei. În calitate de furnizor de încredere al industriei auto globale, matrițele sale pot funcționa stabil în liniile de ștanțare de mare volum.

Caracteristicile de bază ale produsului:

1. Structură cu curbură dublă mare și complexă: matrița de ștanțare a panoului exterior al capotei auto este potrivită pentru panourile exterioare ale capotei (lungime > 1,2 m, lățime 0,8-1,0 m), cu o proporție mare de suprafețe cu formă liberă, linii caracteristice și nervuri de armare, necesitând precizie și calitate a suprafeței extrem de ridicate.

2. Finisaj de suprafață de înaltă precizie și grad de oglindă: potrivit pentru piesele cu aspect de gradul A (fără zgârieturi, riduri, elasticitate), finisarea suprafeței matriței atinge nivelul oglinzii (Ra≤0,4μm), necesitând standarde stricte pentru materiale, tratament termic și tehnici de procesare.

3. Sistem integrat de procese multiple: integrează procese multiple, cum ar fi desenarea, perforarea și tăierea, compatibil cu diferite procese de formare, acceptă alimentarea, poziționarea și descărcarea automate și este potrivit pentru producția automată.

4. Structură de rezistență și ghidare de precizie: matrița de ștanțare a panoului exterior al capotei auto folosește un cadru de matriță de înaltă rezistență, potrivit pentru ștanțare de mare tonaj, echipat cu un sistem de stâlp de ghidare și manșon de ghidare de înaltă precizie pentru a evita alinierea greșită a matriței și are un tampon stabil și un mecanism de descărcare pentru a asigura ștanțare lină.

5. Sistem avansat de lubrifiere și răcire: Sistemul de lubrifiere optimizat reduce frecarea și prelungește durata de viață a matriței; un sistem de răcire cu temperatură controlată poate fi adăugat după cum este necesar pentru a asigura stabilitatea formării materialului.

Aplicații și avantaje materiale

Matrița de ștanțare a panoului exterior al capotei auto este potrivită pentru ștanțarea panourilor exterioare din oțel și aliaj ușor pentru autoturisme, vehicule comerciale și vehicule cu energie nouă. Baza matriței folosește oțel inoxidabil 45# și Q235, iar piesele de lucru sunt realizate din materiale precum Cr12MoV, atingând o duritate de 48-52 HRC după tratamentul termic, având avantaje precum rezistența ridicată și rezistența ridicată la uzură.

Proces complet de fabricație

1. Analiza produsului și simularea CAE

Software-ul AutoForm și Dynaform sunt utilizate pentru a analiza formabilitatea, returul, etc., pentru a prezice și rezolva problemele de ștanțare și pentru a optimiza procesele și designul matrițelor.

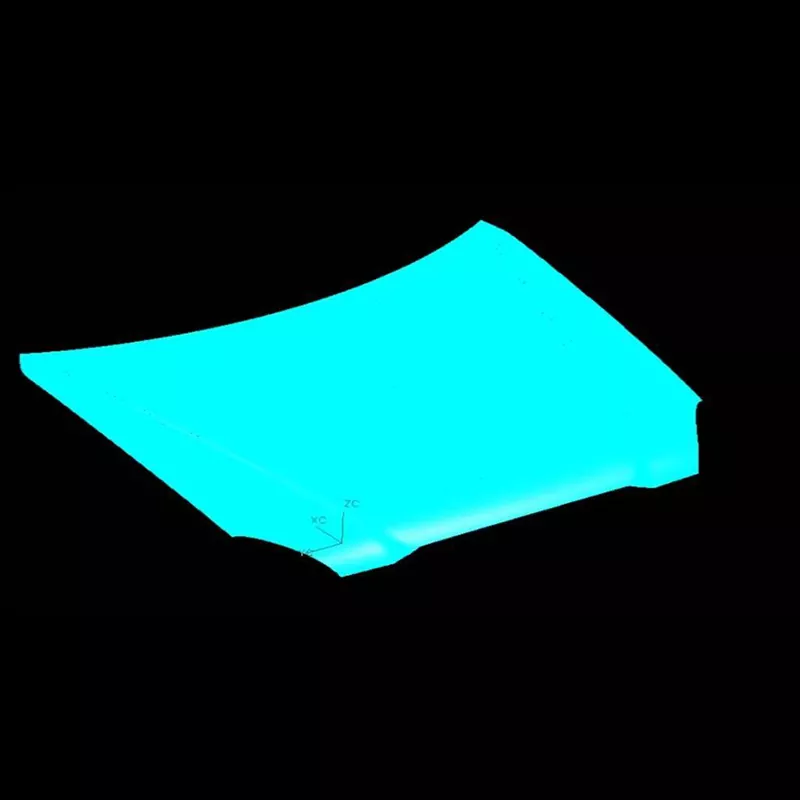

2. Design complet al matrițelor 3D

Matricea de ștanțare a panoului exterior al capotei auto utilizează software precum UG și CATIA pentru a finaliza designul 3D complet, poziționând cu precizie toate detaliile, cum ar fi inserțiile și șuruburile.

3. Selectarea materialului și tratarea termică

Sunt selectate materiale adecvate și procese precum călirea în vid și revenirea sunt utilizate pentru a se asigura că proprietățile mecanice ale matriței îndeplinesc cerințele de utilizare.

4. Prelucrare de precizie

După prelucrarea brută (permițând alocații), prelucrarea de finisare (asigurând precizie), prelucrarea specială (EDM, tăiere cu sârmă etc.) și lustruire, se obține un finisaj în oglindă.

5. Asamblare și turnare de probă T0

După asamblarea tuturor componentelor, se efectuează o turnare de probă. Parametrii procesului sunt ajustați, iar matrița este modificată și optimizată până când piesa ștanțată îndeplinește cerințele de desen.

Tendințe de dezvoltare

Industria matrițelor arată patru tendințe majore: adaptarea la materiale ușoare, de înaltă rezistență; obținerea preciziei și inteligenței întregului proces; automatizare integrată multi-proces; scurtarea ciclurilor de dezvoltare prin tehnologia digital twin; si reducerea costurilor.

Matricea de ștanțare a panoului exterior al capotei auto SIKAIDA reprezintă nivelul avansat al matrițelor de ștanțare. Cu un ciclu de dezvoltare de 8-15 luni și costuri care variază de la milioane la zeci de milioane de yuani, servește drept punct de referință pentru măsurarea rezistenței fabricilor de matrițe profesionale. SIKAIDA va continua să-și modernizeze tehnologia pentru a răspunde nevoilor de vârf ale industriei auto globale.

Întrebări frecvente:

Î1: Ce materiale sunt utilizate de obicei în matrița de ștanțare a panoului exterior al capotei auto?

A1: Baza matriței folosește în mod obișnuit oțel structural de înaltă calitate (cum ar fi 45#, Q235), în timp ce piesele de lucru folosesc oțel de scule cu conținut ridicat de carbon și crom (cum ar fi Cr12MoV, Cr12) și oțel de mare viteză (cum ar fi W6Mo5Cr4V2), etc., care suferă un tratament termic adecvat și pentru a atinge duritatea necesară.

Î2: Cât durează ciclul de fabricație pentru matrițele de ștanțare pentru panourile exterioare ale capotei auto?

A2: matrițele de ștanțare pentru panourile exterioare ale capotei auto au structuri complexe și cerințe de înaltă precizie. Ciclul de fabricație este de obicei de 8-15 luni, în funcție de complexitatea produsului, cerințele tehnice și capacitățile de producție. Ciclul său lung de dezvoltare și costul ridicat îl fac un punct de referință cheie pentru măsurarea rezistenței cuprinzătoare a unei companii de matrițe.
