Matriță de ștanțare a panoului interior al capotei auto

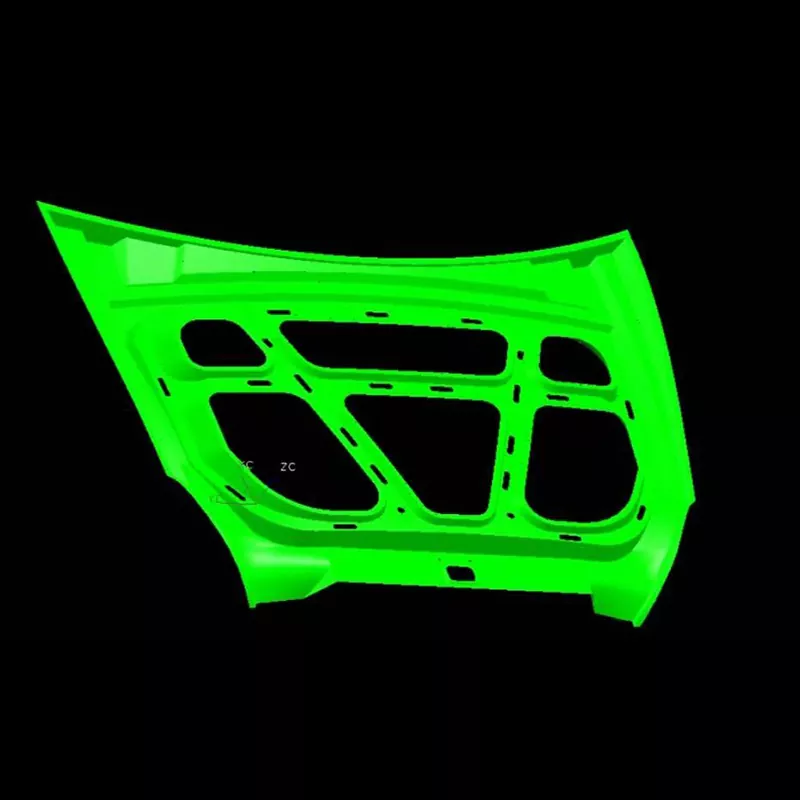

SIKAIDA Automotive Hood Inner Panel Stamping Die este un sistem de ștanțare mare și complex conceput special pentru formarea cadrului principal al panoului interior al capotei. Nu este o singură matriță, ci o piesă completă de echipament care cuprinde mai multe procese, asigurând formarea stabilă a componentelor caroseriei mari, de înaltă precizie.

Caracteristicile de bază ale produsului:

1. Dimensiune mare și structură complexă

Dimensiunile standard ale matriței de ștanțare a panoului interior al capotei auto sunt >800 mm în lungime și >600 mm în lățime, necesitând formarea de nervuri de armare, găuri de montare și alte caracteristici. Include componente de bază, cum ar fi matrițele superioare și inferioare, precum și un sistem de ghidare, poziționare și descărcare de precizie pentru a asigura ștanțare stabilă și precisă.

2. Precizie ultra-înaltă și de înaltă calitate

Piesele ștanțate au toleranțe dimensionale controlate cu ± 0,1 mm, fără defecte, cum ar fi fisuri, riduri și zgârieturi. Matrița în sine suferă o fabricație strictă, precizie de ghidare și control al distribuției presiunii, care corespunde standardelor de calitate ale componentelor de aspect aferente.

3. Proces de turnare integrat avansat

Integrarea mai multor procese, cum ar fi ambutisarea adâncă și formarea, se realizează o turnare unică, controlând cu precizie fluxul de material și compensarea înapoi. Simularea CAE este utilizată pentru a prezice probleme, asigurând ștanțare stabilă și fiabilă.

4. Sistem de matriță pentru sarcini grele

Matrița de ștanțare a panoului interior al capotei auto cântărește zeci de tone și necesită echipamente sub presiune la scară largă de peste 2000 de tone. Este echipat cu stâlpi de ghidare de înaltă precizie, manșoane de ghidare și alte componente, potrivite pentru producția de masă pe termen lung, de mare intensitate.

5. Tratament de suprafață de înaltă calitate

Suprafața matriței este lustruită în oglindă (Ra≤0,4μm). Duritatea suprafeței și parametrii de acoperire sunt optimizați pentru diferite materiale pentru a asigura rezistența la uzură și o calitate stabilă a suprafeței.

Procesul de fabricație

1. Analiza produsului și proiectarea proceselor

Automotive Hood Inner Panel Stamping Die folosește software CAE, cum ar fi AutoForm și Dynaform, pentru a analiza formabilitatea ștanțarii, pentru a prezice defectele, a optimiza procesele și a determina parametrii de ștanțare rezonabili, punând bazele producției.

2. Design matriță

Designul 3D complet este realizat folosind UG și CATIA pentru a rafina structura fiecărei componente, asigurându-se că rezistența, rigiditatea și precizia matriței îndeplinesc cerințele de producție.

3. Selectarea materialului

Corpul matriței de ștanțare a panoului interior al capotei auto este fabricat din oțel 45 și 42CrMo, în timp ce profilele și piesele cheie folosesc oțel pentru scule, cum ar fi Cr12MoV (HRC48-52 după tratament termic). Pentru stâlpii și bucșele de ghidare se folosește oțel rezistent la uzură.

5. Prelucrare de precizie

Prelucrarea brută și prelucrarea de precizie CNC de mare viteză (precizia suprafeței ± 0,01 mm), combinate cu tăierea sârmei, EDM și alte procese speciale de prelucrare, precum și tratamentul termic și tratamentul suprafeței, asigură performanța matriței îndeplinește standardele.

6. Asamblare și turnare de probă T0

După asamblare, matrița este testată pe o presă. Parametrii sunt ajustați în mod repetat, probele sunt inspectate, iar matrița este modificată și optimizată până când toți indicatorii de produs îndeplinesc standardele.

Aplicarea produsului

SIKAIDA Automotive Hood Inner Panel Stamping Die este utilizat pe scară largă în producția de panouri interioare de capotă pentru autoturisme și vehicule comerciale, formând eficient părți complexe de suprafață curbată și susținând funcționarea eficientă și stabilă a liniilor de producție de caroserie ale producătorilor de automobile.

Tendințe de dezvoltare:

1. Turnare integrată ultra-largă

 Tendința către panouri interioare integrate a capotei crește cerințele pentru tonaj și dimensiunea matriței. Utilizarea pe scară largă a preselor cu capacități de 2000 de tone și peste crește complexitatea de proiectare și fabricație.

2. Adaptarea materialului ușor

Extinderea aplicațiilor de oțel de înaltă rezistență și aliaje de aluminiu necesită ajustări ale parametrilor de proiectare a matriței, punând noi provocări pentru tehnologia de fabricație.

3. Fabricare inteligentă și digitalizare

Folosind simularea CAE, mașinile-unelte CNC și tehnologiile gemene digitale, realizăm un management digital complet al ciclului de viață al matrițelor, îmbunătățind precizia și eficiența.

4. Schimbarea rapidă a matriței și producția automată

Optimizăm funcțiile de poziționare rapidă și blocare ale matrițelor, integrându-le cu linii de producție automate pentru a răspunde nevoilor de producție multi-varietă, în loturi mici.

SIKAIDA Automotive Hood Inner Panel Stamping Die integrează tehnologii din mai multe domenii, reprezentând nivelul avansat al matrițelor de ștanțare. Cu un ciclu de dezvoltare de 8-15 luni și costuri ridicate, este un etalon semnificativ al puterii corporative. Acesta va continua să se actualizeze împreună cu dezvoltarea ușoară și inteligentă a industriei auto, oferind sprijin pentru dezvoltarea de înaltă calitate a industriei auto globale.
