Matriță de ștanțare a aripilor din stânga auto

Matrița de ștanțare a aripului din stânga pentru automobile de la SIKAIDA este o matriță mare, de înaltă precizie, utilizată pentru ștanțarea panourilor de aripă stângă, necesitând formarea unor suprafețe curbate complexe și benzi de margine. În calitate de producător lider de matrițe de ștanțare pentru automobile din China, SIKAIDA are o experiență vastă în cercetare și dezvoltare și producție, tehnologie de vârf și oferă soluții de matrițe fiabile producătorilor auto la nivel mondial.

Detalii despre produs

1. Structură mare și complexă

Această matriță de ștanțare a aripilor din stânga auto este de dimensiuni mari (peste 800 mm lungime și peste 500 mm lățime), cu suprafețe complexe, necesitând formarea diferitelor suprafețe curbate și caracteristici de bandare a marginilor, cerând o precizie extrem de ridicată. SIKAIDA, cu tehnologia sa avansată de proiectare și procesare, se poate adapta perfect nevoilor de stil ale diferitelor modele de vehicule.

2. Cerințe de înaltă precizie și de înaltă luciu

Aripa stângă este o suprafață expusă și trebuie să fie lipsită de defecte de suprafață; prin urmare, rugozitatea suprafeței matriței trebuie să fie sub Ra0,4. SIKAIDA controlează strict fiecare etapă de producție pentru a asigura precizia matriței și calitatea aspectului pieselor ștanțate.

3. Procesul de formare complex

Matrița de ștanțare a aripilor din stânga pentru autovehicule integrează procese multiple, cum ar fi desenarea, tăierea și perforarea și este compatibilă cu procesele de tragere și hidroformare într-o singură etapă. SIKAIDA optimizează structura procesului pentru a reduce efectiv costurile și a crește eficiența.

4. Sistem de formare complex

Pentru unghiul negativ și structura de decupare a aripii stângi, matrița este echipată cu mecanisme complexe, cum ar fi glisoare și pene, combinate cu un talon de tragere rezonabil și un sistem de aerisire pentru a evita formarea defectelor și pentru a îmbunătăți rata de curgere.

5. Sistem de ghidare și poziționare de precizie

Componentele de ghidare de înaltă precizie asigură alinierea precisă a matrițelor superioare și inferioare, iar un dispozitiv de poziționare sofisticat asigură o poziționare precisă a tablei, îmbunătățind acuratețea matriței și durata de viață a matriței.

Caracteristici și aplicații ale produsului

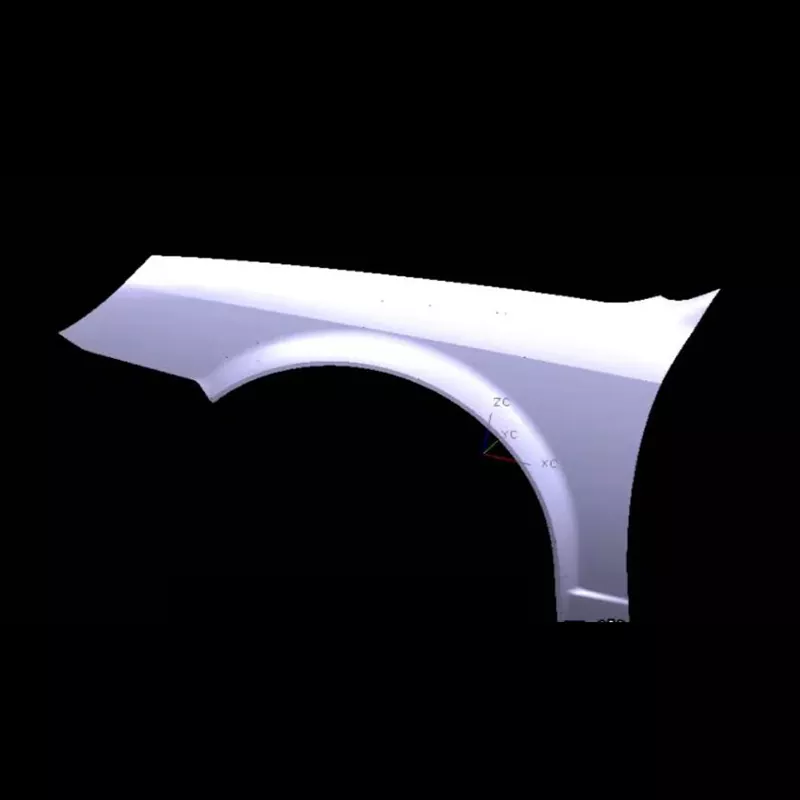

Această matriță de ștanțare a aripilor stângi pentru automobile este potrivită pentru producția de diferite aripi stângi auto, producând forme aerodinamice simplificate. Este compatibil cu diverse materiale precum oțel și aliaje de aluminiu. În calitate de furnizor profesionist, SIKAIDA oferă servicii personalizate pentru a răspunde nevoilor diferitelor modele de vehicule.

Procesul de fabricație Introducere

1. Analiza produsului și simularea CAE

Simularea CAE este realizată utilizând software precum AutoForm pentru a prezice și rezolva defecte precum fisurarea și încrețirea, asigurând calitatea proiectării și fabricației matriței.

2. Design matriță

Designul 3D complet este realizat folosind software-ul UG și CATIA pentru a rafina detaliile componentelor, asigurând o structură rezonabilă a matriței și o funcționare fiabilă.

3. Selectarea materialului

Baza matriței de ștanțare a aripilor din stânga auto este realizată din oțeluri de înaltă calitate, cum ar fi oțelul 45 și 42CrMo, în timp ce piesele de lucru folosesc oțeluri speciale precum Cr12MoV, asigurând duritate ridicată și rezistență ridicată la uzură, potrivite pentru ștanțare de mare intensitate pe termen lung.

4. Prelucrare de precizie

Procesele de prelucrare specializate, inclusiv degroșare, finisare CNC de mare viteză, tăiere cu sârmă și lustruire fină, combinate cu călire și revenire (duritate HRC48-52), îndeplinesc cerințele de precizie și rugozitate a suprafeței.

5. Asamblare și depanare (T0 Trial Molding)

După asamblare, matrița este testată pe mașină. Parametrii procesului sunt ajustați în mod repetat, iar matrița este optimizată pentru a se asigura că piesele ștanțate sunt calificate și matrița poate fi produsă direct în serie.

Tendințe de dezvoltare:

1. Turnare integrată ultra-ușoară

Aripa stângă se dezvoltă spre dimensiuni mai mari și design integrat. SIKAIDA utilizează procese avansate, cum ar fi formarea la cald, pentru a dezvolta matrițe potrivite pentru cerințele de înaltă rezistență și greutate.

2. Inteligentizare și digitalizare

Senzorii sunt încorporați în matrița de ștanțare a aripilor din stânga auto pentru monitorizare în timp real. Combinată cu tehnologia digitală dublă, se realizează depanarea virtuală, scurtând ciclul de dezvoltare și îmbunătățind rata de succes a modelării de probă.

3. Multi-material și turnare compozită

Adaptându-se la noile materiale, cum ar fi aliajele de aluminiu și fibra de carbon, procesele și matrițele corespunzătoare de turnare compozite sunt dezvoltate pentru a satisface diverse cerințe ale pieței.

4. Aplicații de fabricație aditivă

Utilizarea tehnologiei de imprimare 3D pentru a fabrica componente complexe de matriță îmbunătățește performanța matriței, scurtează ciclurile de fabricație și evidențiază avantajele fabricării structurilor complexe.

Matrița de ștanțare a aripilor din stânga auto de la SIKAIDA este un exemplu tipic de matriță pentru panouri de caroserie auto. Ciclul său de dezvoltare de 8-15 luni și costul ridicat evidențiază puterea companiei. În calitate de producător și furnizor profesionist în China, SIKAIDA va ține pasul cu tendințele industriei, își va optimiza continuu produsele și va oferi clienților globali soluții de matriță de înaltă calitate.

Întrebări frecvente

Î1: Ce materiale sunt utilizate în mod obișnuit în matrițele de ștanțare pentru aripa stângă auto?

A1: Baza matriței utilizează în mod obișnuit oțel structural carbon de înaltă calitate (cum ar fi oțelul 45) sau oțel structural aliat (cum ar fi 42CrMo). Piesele de lucru (profile, muchii de tăiere) folosesc oțel de scule cu conținut ridicat de carbon și crom (cum ar fi Cr12MoV, SKD11) sau oțel pentru metalurgia pulberilor (cum ar fi CPM-D2) pentru a asigura duritate ridicată, rezistență ridicată la uzură și tenacitate bună.

Î2: Cât durează ciclul de fabricație al matrițelor de ștanțare pentru aripa stângă auto?

A2: Ciclul de dezvoltare a matrițelor de ștanțare pentru aripa stângă a autovehiculelor este lung (de obicei 8-15 luni) și costul este ridicat (atingând milioane până la zeci de milioane de RMB), ceea ce îl face un punct de referință cheie pentru măsurarea rezistenței cuprinzătoare a companiilor producătoare de matrițe. Pe măsură ce automobilele se dezvoltă spre inteligență, electrificare și ușurare, cerințele tehnice pentru matrițele lor vor continua să crească.
