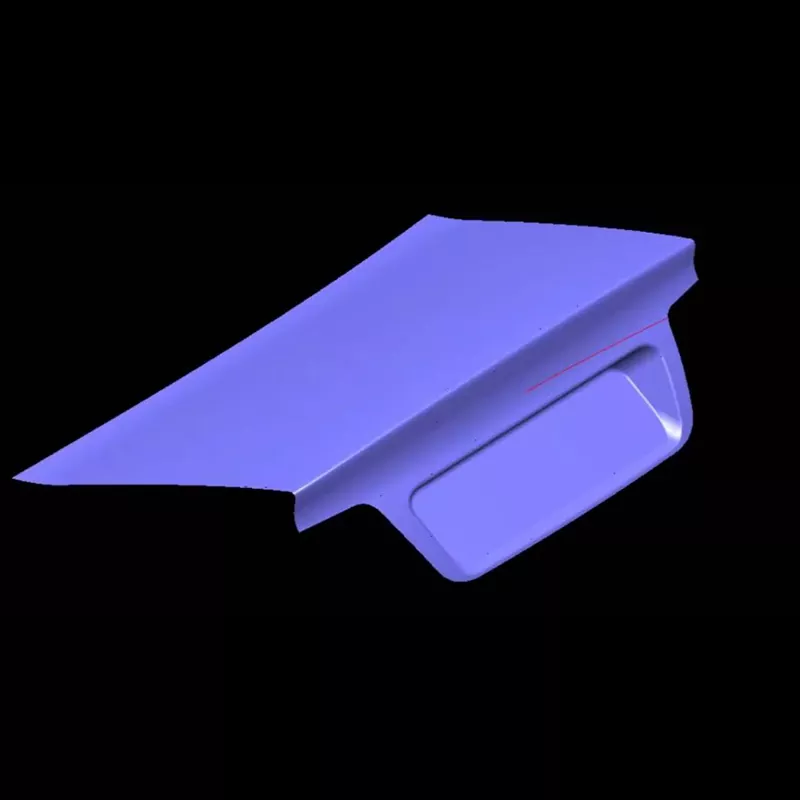

Matriță de ștanțare a panoului exterior al capacului portbagajului auto

Matrița de ștanțare a panoului exterior al capacului portbagajului auto SIKAIDA este o piesă mare, de înaltă precizie, proiectată special pentru producerea componentelor metalice ale panoului exterior al capacului portbagajului. Folosind materiale precum oțel laminat la rece și aliaje de aluminiu, formează suprafețe curbe complexe prin procese avansate de ștanțare, integrând tehnologii multidisciplinare și prezentând capacitățile profesionale de fabricație ale SIKAIDA.

Caracteristicile de bază ale produsului:

1. Formare de suprafețe curbate mari: Potrivit pentru panouri exterioare complexe cu două curbe ale capacului portbagajului, care depășesc 800 mm × 600 mm în dimensiune, formate într-un singur proces de ștanțare, cu control precis al curburii și alocație de curgere a materialului pentru a evita defecte precum fisuri și riduri.

2. Cerințe de înaltă precizie și luciu ridicat: Suprafețele realizează lustruire ca o oglindă (Ra≤0,4μm), fără zgârieturi și zgârieturi; controlul strict al parametrilor de ștanțare asigură un finisaj impecabil al suprafeței, îndeplinind standardele de aspect de calitate auto.

3. Adaptabilitate la structuri geometrice complexe: matrița noastră de ștanțare a panoului exterior al capacului portbagajului auto se adaptează la diferite caracteristici geometrice ale panourilor exterioare ale portbagajului, cu suprafețe suplimentare de proces optimizate, nervuri de tracțiune și sisteme de aerisire pentru a asigura o formare uniformă în toate părțile.

4. Sistem de ghidare și echilibrare de precizie: Echipat cu un dispozitiv de ghidare și echilibrare de înaltă precizie, coaxialitatea matrițelor superioare și inferioare este ≤0,02 mm, asigurând un spațiu de ștanțare uniform și prevenind bavurile și subțiririle excesive localizate în piese.

5. Sistem avansat de lubrifiere și demolare: Un sistem de ungere centralizat reduce frecarea și uzura; mecanismele de deformare pneumatice și hidraulice asigură o deformare lină, fără deformare sau zgârieturi.

Scenarii de aplicare a produsului

Potrivit pentru fabricarea capacelor de portbagaj pentru vehicule de pasageri, cum ar fi sedan, SUV-uri și MPV-uri. Împărțit în trei categorii în funcție de tipul vehiculului:

1. Economie: se concentrează pe cost, structură simplificată și adecvare pentru producția de masă.

2. Mid-to-High-End: urmărește un aspect rafinat, echipat cu un sistem de formare și lustruire de înaltă precizie.

3. Energie nouă: Design ușor, potrivit pentru prelucrarea de materiale noi, cum ar fi aliajele de aluminiu.

Procesul de fabricație

1. Analiza produsului și simularea proceselor

Matrița de ștanțare a panoului exterior al capacului portbagajului auto utilizează analiza de simulare software profesională pentru a prezice defectele de formare, pentru a optimiza procesele și structurile matriței și pentru a asigura raționalitatea proiectării.

2. Design matriță

Întregul proces de proiectare este finalizat folosind software-ul de proiectare 3D, ținând cont de procesare, asamblare și întreținere, precum și producția de desene complete și o listă de BOM.

3. Selectarea materialului

- Baza matriță: oțel 45# sau 42CrMo, tratat termic pentru a asigura rezistență și tenacitate.

- Piese de lucru: Cr12MoV, SKD11 și alte oțeluri pentru scule, cu o duritate de HRC48-52 după tratament termic, oferind o rezistență excelentă la uzură.

- Stâlpi și bucșe de ghidare: Oțel pentru rulmenți sau oțel cromat cu conținut ridicat de carbon, asigurând duritate ridicată și rezistență ridicată la uzură.

4. Prelucrare de precizie

Prelucrarea brută permite alocația de prelucrare de finisare; prelucrarea de finisare asigură precizia și finisarea suprafeței. Suprafețele sunt lustruite și placate cu crom dur pentru a asigura un finisaj în oglindă și rezistență la uzură.

5. Asamblare și depanare (T0 Trial Molding)

Asamblați piesele standard și testați etanșarea. Efectuați ștanțare de probă pentru a verifica acuratețea și stabilitatea. Optimizați parametrii și reglați matrița pentru a vă asigura că piesa finită îndeplinește standardele.

Tendințe de dezvoltare

Adaptarea la materiale ușoare, promovarea producției inteligente și digitale, realizarea modelelor integrate de precizie, aplicarea tehnologiei de fabricație aditivă și practicarea conceptelor de producție ecologică.

Întrebări frecvente

Î1: Ce materiale sunt utilizate de obicei în matrița de ștanțare a panoului exterior al capacului portbagajului auto?

A1: Baza matriței utilizează în mod obișnuit oțel structural carbon sau oțel structural aliat, cum ar fi oțel 45# și 42CrMo. Suprafața de lucru folosește oțel de scule cu conținut ridicat de carbon și crom, cum ar fi Cr12MoV și SKD11. Stâlpii și bucșele de ghidare sunt fabricate din oțel pentru rulmenți sau oțel cromat cu conținut ridicat de carbon. Toate materialele trebuie să fie supuse unui tratament termic adecvat pentru a obține duritatea, rezistența și rezistența la uzură necesare.

Î2: Cât durează ciclul de producție pentru matrița de ștanțare a panoului exterior al capacului portbagajului auto?

A2: Ciclul de dezvoltare pentru matrițele de ștanțare pentru panourile exterioare ale portbagajului auto este de obicei de 8-15 luni, în funcție de complexitatea produsului, cerințele tehnice și nevoile clienților. Faza de proiectare necesită 2-3 luni, faza de fabricație necesită 4-6 luni, iar faza de asamblare, depanare și turnare de probă necesită 2-3 luni. Întregul proces necesită mai multe runde de optimizare iterativă pentru a îndeplini cerințele de producție în masă.

Î3: Cum se asigură calitatea aspectului panoului exterior al portbagajului?

A3: Asigurarea calității aspectului necesită control în mai multe etape: în primul rând, suprafața matriței trebuie să îndeplinească standardele de lustruire la nivel de oglindă (Ra≤0,4μm); în al doilea rând, lubrifierea, forța suportului semifabricat și forța de ștanțare trebuie controlate strict în timpul procesului de ștanțare; în al treilea rând, este necesară selecția adecvată a materialului pentru a evita defectele de suprafață; și în al patrulea rând, este necesară o metodă rezonabilă de demulare pentru a evita zgârieturile. În plus, sunt necesare tratamente de suprafață, cum ar fi cromarea dură și vopsirea, pentru a îmbunătăți calitatea aspectului și rezistența la coroziune.
