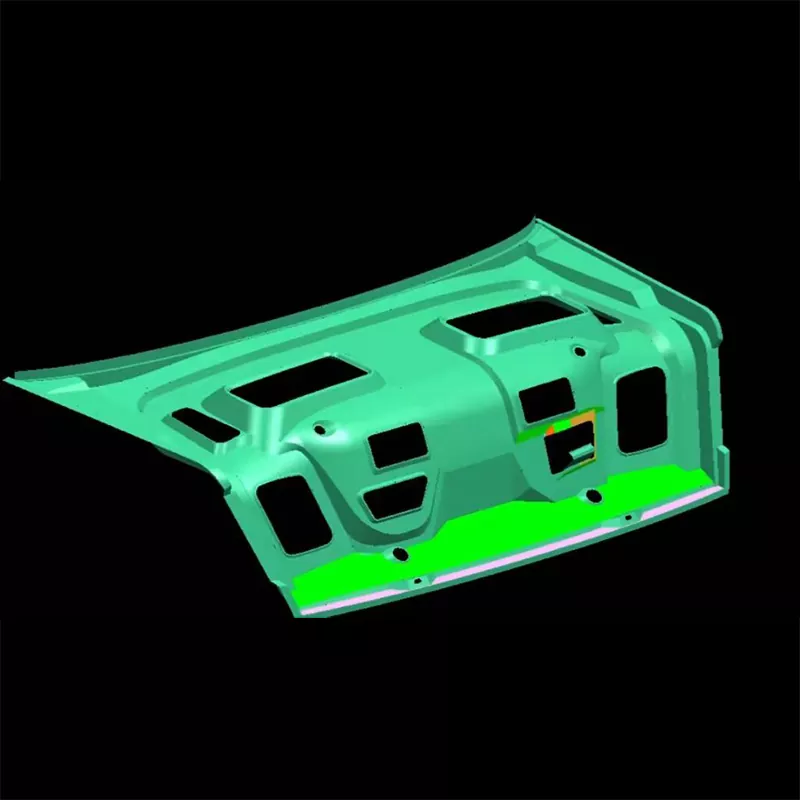

Matriță de ștanțare a panoului interior al capacului portbagajului auto

Matrița de ștanțare a panoului interior al capacului portbagajului auto SIKAIDA este un sistem de matriță integrat mare, complex și de înaltă precizie, utilizat pentru ștanțarea oțelului laminat la rece, oțelului inoxidabil, aliajului de aluminiu și a altor foi de metal în panouri interioare calificate ale capacului portbagajului. Nu este o singură matriță, ci un sistem de matriță progresiv sau compozit cu mai multe stații, care poate finaliza procesele de formare, tăiere, perforare și flanșare într-o singură operație. Este un punct de referință pentru tehnologia matrițelor pentru panouri de caroserie, determinând direct aspectul, potrivirea și performanța structurală a produsului final.

Caracteristicile de bază ale produsului

1. Dimensiune mare și structură complexă

Panourile interioare ale capacului portbagajului au de obicei peste 1,2 metri lungime și 0,8-1,0 metri lățime, cu forme complexe, inclusiv nervuri de armare, găuri de montare și structuri de flanșă. Matrița de ștanțare a panoului interior al capacului portbagajului auto utilizează numeroase suprafețe cu formă liberă și prelucrare continuă cu mai multe stații pentru a asigura formarea precisă a contururilor complexe.

2. Precizie ultra-înaltă și calitatea suprafeței

Ca componentă exterioară și structurală, panoul interior al portbagajului nu necesită zgârieturi, riduri sau crăpături. Formele SIKAIDA au suprafețe ultra-netede, distribuție uniformă a tensiunii și flux optimizat de material, realizat prin prelucrare de înaltă precizie și tehnologii avansate de tratare a suprafețelor.

3. Compatibilitate cu mai multe materiale

Compatibilă cu diverse materiale de tablă, cum ar fi oțel laminat la rece, oțel galvanizat, oțel inoxidabil și aliaje de aluminiu, structura matriței este optimizată pentru performanța de formare și caracteristicile de elasticitate ale diferitelor materiale. Poate integra sisteme speciale de poziționare și recunoaștere pentru a obține o producție flexibilă.

4. Mecanism de formare complexă și automatizare

Pentru numeroase unghiuri negative și structuri de decupare, matrița de ștanțare a panoului interior al capacului portbagajului auto este echipată cu o pană completă, un glisor și un mecanism hidraulic de formare, cuplat cu un sistem de alimentare automată, poziționare precisă și descărcare stabilă, permițând producție fiabilă în masă fără echipaj.

5. Monitorizare și control inteligent

Matrița integrează senzori de presiune, detectoare de deplasare și controlere de temperatură pentru a realiza monitorizarea în timp real a procesului de turnare, auto-optimizarea parametrilor și trasabilitatea calității, asigurând consistența produselor lotului.

Domenii de aplicare

Matricele de ștanțare a panoului interior al portbagajului SIKAIDA sunt utilizate pe scară largă în diferite vehicule de pasageri și în domenii conexe:

- Sedanuri, hatchback-uri, SUV-uri, MPV-uri

- Vehicule cu energie nouă (pur electric, hibrid plug-in, hibrid)

- Productie de piese auto

- Piața de reparații și înlocuire a pieței de schimb auto

Odată cu dezvoltarea vehiculelor ușoare, aplicarea panourilor interioare ale portbagajului din aliaj de aluminiu devine din ce în ce mai răspândită. Tehnologia noastră de matriță continuă să se actualizeze pentru a se adapta la cerințe mai ridicate de materiale și proces.

Procesul de fabricație

1. Analiza produsului și simularea CAE

Matrița de ștanțare a panoului interior al capacului portbagajului auto folosește software-ul AutoForm și Dynaform pentru analiza formabilității, predicția returului și simularea distribuției grosimii pentru a evita în mod proactiv defectele de turnare, cum ar fi fisurarea, încrețirea și returul.

2. Design matriță

Proiectare 3D completă folosind software-ul UG, CATIA și SolidWorks, acoperind proiectarea suprafețelor, sistemele de ghidare, descărcare și poziționare, potrivirea completă a proprietăților materialelor și parametrilor echipamentului.

3. Selectarea materialului

- Piese de lucru: Cr12MoV, SKD11, W6Mo5Cr4V2 (duritate mare, rezistenta mare la uzura)

- Corp de bază: oțel 45#, Q235 (rezistență ridicată, rigiditate ridicată)

- Stâlpi de ghidare și bucșe: oțel pentru rulmenți, SUJ2 (precizie stabilă)

4. Prelucrare de precizie

- Prelucrare brută: frezare pe portal, electroeroziune cu sârmă

- Prelucrare de finisare: CNC de mare viteză (precizie ± 0,01 mm), șlefuire, lustruire

- Prelucrare specială: Prelucrare cu descărcare electrică (EDM), electrolustruire

- Tratamentul suprafeței: nitrurare, cromare, acoperire DLC

5. Asamblare si T0 Trial Mold

După finalizarea asamblarii și a testării de precizie a tuturor pieselor, se efectuează turnarea de probă și inspecția primei piese. Modificarea și optimizarea continuă a matriței sunt efectuate până la obținerea unei producții stabile în masă.

Tendințe de dezvoltare

1. Ușoare și turnare integrată: Folosind aliaje de aluminiu și oțel de înaltă rezistență, mai multe componente sunt integrate într-o singură unitate, reducând numărul de piese și puncte de conectare.

2. Tehnologii de termoformare și hidroformare: Aplicate pe scară largă materialelor de înaltă rezistență, matrițele sunt echipate cu sisteme avansate de control al temperaturii și materiale rezistente la temperaturi înalte, atingând temperaturi de formare de 500-900℃.

3. Fabricare și digitalizare inteligente: se realizează integrarea rețelelor de senzori și combinarea tehnologiei duble digitale, punerea în funcțiune virtuală, întreținerea predictivă și auto-optimizarea procesului.

4. Aplicații de fabricație aditivă: imprimarea 3D este utilizată pentru a fabrica canale complexe de apă de răcire și structuri ușoare, îmbunătățind eficiența matriței și scurtând ciclurile de fabricație.

5. Tehnologie de formare cu mai multe materiale: Adaptabilă la structurile corpului compozit oțel-aluminiu și plastic-metal, satisfacând nevoile speciale de formare cu mai multe materiale.

Întrebări frecvente

Î1: Ce materiale sunt utilizate de obicei în matrița de ștanțare a panoului interior al capacului portbagajului auto?

A1: Partea de lucru a matriței utilizează în principal oțel de scule cu conținut ridicat de carbon și crom (cum ar fi Cr12MoV, SKD11) și oțel de mare viteză pentru a asigura duritate ridicată și rezistență la uzură; partea de bază folosește oțel structural, cum ar fi oțelul 45 și Q235 pentru a asigura rezistența; stâlpii și bucșele de ghidare folosesc oțel pentru rulmenți sau SUJ2. Selecția materialului matriței va fi ajustată pentru diferite materiale de formare; de exemplu, la formarea aliajelor de aluminiu, se va acorda mai multă atenție antilipirii și conductivității termice a materialului.

Î2: Cât durează ciclul de producție pentru matrița de ștanțare a panoului interior al capacului portbagajului auto?

A2: matrița de ștanțare pentru panoul interior al portbagajului auto durează de obicei 8-15 luni de la proiectare până la livrare. Ciclul specific depinde de complexitatea produsului, tipul de material, cerințele de precizie și nivelul tehnic al companiei producătoare. Matrițele complexe de turnare dintr-o singură piesă sau matrițele care utilizează materiale noi pot avea un ciclu de dezvoltare mai lung.

Î3: Cum se asigură calitatea formării panoului interior al portbagajului?

A3: Asigurarea calității formării necesită control din mai multe aspecte: În primul rând, analiza preliminară de simulare CAE pentru a prezice potențialele defecte de formare; în al doilea rând, precizia în fabricarea matriței, cu finisarea suprafeței care necesită de obicei Ra0,4 sau mai mare; în al treilea rând, optimizarea parametrilor procesului, inclusiv presiunea, cursa și lubrifierea; în al patrulea rând, utilizarea sistemelor avansate de monitorizare pentru a monitoriza procesul de formare în timp real; și în al cincilea rând, inspecția strictă a materiilor prime și controlul stabilității procesului.

Î4: Care este durata de viață a matriței?

A4: În funcție de material și proces, durata de viață a unei matrițe de ștanțare a panoului interior al capacului portbagajului auto este de obicei între 300.000 și 1.000.000 de cicluri. Utilizarea materialelor de matriță de înaltă calitate și a proceselor adecvate de tratament termic, combinate cu o întreținere adecvată, poate prelungi semnificativ durata de viață a matriței. Durata de viață a matrițelor de formare din aliaj de aluminiu este în general mai lungă decât cea a matrițelor de formare a oțelului.

Q5: Cum să îndepliniți cerințele de formare ale diferitelor materiale?

A5: matrițele trebuie să fie proiectate special pentru diferite materiale. De exemplu, formarea oțelului necesită o forță de formare mai mare și o lubrifiere mai bună; formarea aliajelor de aluminiu necesită luarea în considerare a aderenței materialului și a conductivității termice; iar formarea oțelului de înaltă rezistență necesită o compensare mai mare a returului elastic. Prin ajustarea formei matriței, a parametrilor procesului și a tratamentului suprafeței, pot fi adaptate caracteristicile de formare ale diferitelor materiale.
