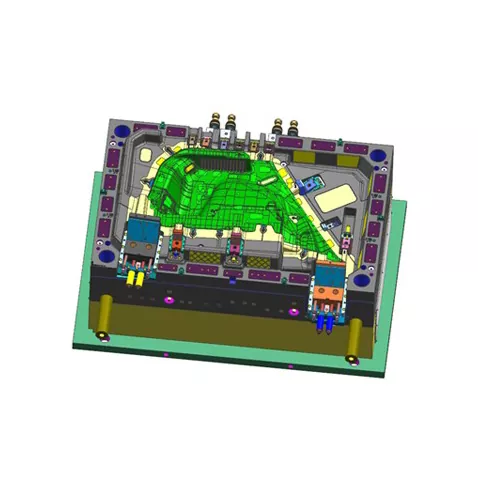

Matriță de ștanțare a panoului lateral din stânga auto

Matrița de ștanțare a panoului lateral stâng pentru automobile SIKAIDA este un sistem de instrumente de ștanțare mare, de înaltă precizie și complex, dezvoltat de SIKAIDA pentru ștanțarea panoului lateral din stânga integral al foilor de oțel sau aluminiu. Nu este o singură matriță, ci un sistem complet integrat, care include componente cheie, cum ar fi matrițele de golire, matrițele de tragere, matrițele de tăiere și matrițele de flanșare. Nivelul de fabricație al acestui produs reprezintă în mod direct cel mai înalt standard al matrițelor de ștanțare a panourilor de caroserie auto și este un simbol de bază al puterii cuprinzătoare a SIKAIDA ca furnizor profesionist în industria matrițelor.

Caracteristici detaliate ale produsului

1. Dimensiune mare și structură complexă

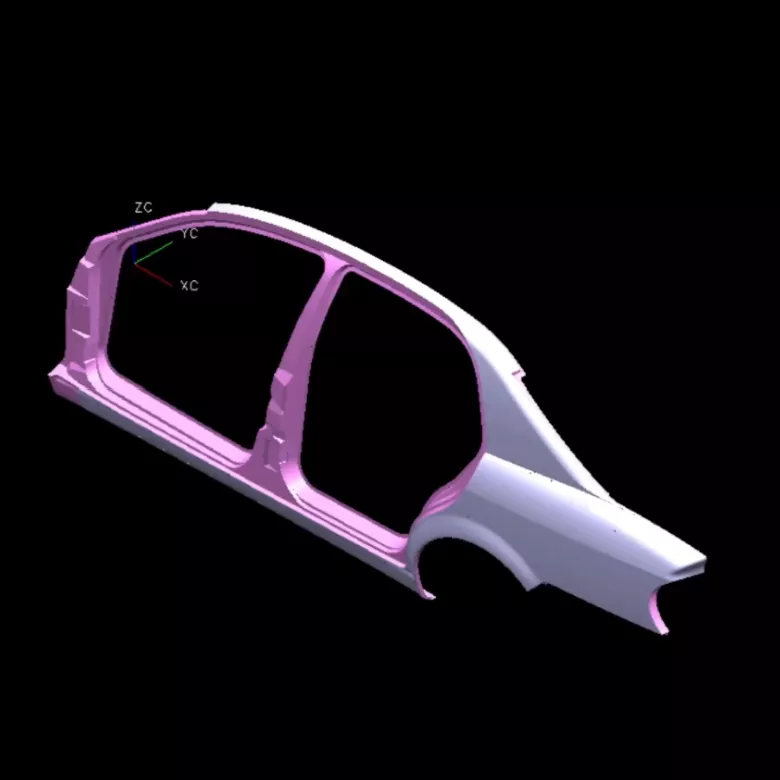

Panoul lateral stâng al unei mașini este de dimensiuni mari (de obicei peste 1,5 metri în lungime și 0,8-1 metru în lățime), cu o formă complexă, incluzând caracteristici de embotire adâncă, curburi complexe, deschideri ale ferestrelor și linii caracteristice. Matrița de ștanțare a panoului lateral stâng pentru automobile de la SIKAIDA poate forma cu precizie găurile de montare, nervurile de întărire și detaliile de flanșare pe panoul lateral. Prin analiza de simulare profesională și optimizarea structurii matriței, asigură o distribuție rezonabilă a tensiunii și o formare stabilă.

2. Cerințe de înaltă precizie și de înaltă calitate

Fiind o componentă exterioară majoră a unei mașini, panoul lateral din stânga trebuie să fie lipsit de zgârieturi, cute, lovituri și alte defecte. SIKAIDA controlează cu strictețe calitatea, cu cerințe stricte pentru finisarea suprafeței matriței și distribuția presiunii. Suprafețele de formare a cheilor sunt lustruite fin până la un finisaj în oglindă, evitând eficient defectele de suprafață cauzate de frecarea dintre tablă și matriță în timpul ștanțarii.

3. Formare integrată cu mai multe procese

Ștanțarea panoului lateral stâng necesită finalizarea continuă a mai multor procese, inclusiv decuparea, desenarea, tăierea și flanșarea. Matrița de ștanțare a panoului lateral stâng pentru automobile de la SIKAIDA funcționează perfect cu liniile de producție automatizate moderne, utilizând tehnologia de transfer robotizat pentru a obține ștanțare continuă cu mai multe stații. Acest lucru echilibrează eficiența producției cu calitatea constantă a produsului, iar structura procesului științific scurtează ciclurile de producție și reduce costurile.

4. Sistem complex de ghidare și echilibrare

Abordând formele complexe și dimensiunile mari ale panourilor laterale, matrița este echipată cu un sistem de ghidare de înaltă precizie (stâlpi de ghidare, manșoane de ghidare, plăci de ghidare laterale) pentru a asigura închiderea precisă a matrițelor superioare și inferioare. Un sistem cuprinzător de echilibrare (arcuri cu azot, blocuri mecanice de echilibrare) asigură o ștanțare stabilă și sigură, prelungind durata de viață a matriței.

5. Sistem avansat de lubrifiere și ventilație

Matrița dispune de un sistem automat de lubrifiere complex care aplică automat lubrifiant în timpul ștanțarii, reducând frecarea dintre tablă și matriță și îmbunătățind calitatea modelării. Matrițele mari de tragere sunt echipate cu un sistem de aerisire în mai multe puncte pentru a preveni ridurile, loviturile și alte defecte de formare cauzate de aerul prins.

Caracteristici și aplicații ale produsului

Matrița de ștanțare a panoului lateral stâng pentru autovehicule SIKAIDA este utilizată în principal la fabricarea panourilor laterale pentru vehicule de pasageri, cum ar fi sedan, SUV și MPV-uri. Poate fi folosit și în producția de panouri laterale pentru cabină și alte acoperiri pentru vehicule comerciale. Formele sunt realizate din oțel aliat de înaltă rezistență, cu suprafețe cheie supuse unui tratament termic și lustruire de precizie, rezultând rezistență ridicată la uzură, precizie ridicată și durată lungă de viață. Fiind o fabrică profesionistă cu o experiență vastă de producție, SIKAIDA poate personaliza soluțiile de matriță în funcție de diferite modele de vehicule și nevoi ale clienților, îndeplinind diversele cerințe de producție ale industriei auto.

Procesul de fabricație Introducere

1. Analiza produsului și simularea CAE

Înainte de proiectarea matriței, SIKAIDA folosește software profesional de simulare a ștanțarii, cum ar fi AutoForm și Dynaform, pentru a prezice formabilitatea, deformarea și elasticitatea panourilor laterale, identificând în avans riscurile de calitate, optimizând soluțiile de proces și structurile matriței și reducând costurile de încercare și modificare.

2. Design matriță

Software-ul avansat de proiectare 3D, cum ar fi UG și CATIA, este utilizat pentru a finaliza designul 3D complet al tuturor componentelor, inclusiv matrița superioară, matrița inferioară și inelul de presiune. Factori precum grosimea tablei și compensarea returului elastic sunt pe deplin luați în considerare pentru a asigura acuratețea și stabilitatea matriței. Schema de proiectare este revizuită și confirmată de ingineri profesioniști.

3. Selectarea materialului

Substratul matriței de ștanțare a panoului lateral stâng pentru automobile folosește oțel structural carbon de înaltă calitate (cum ar fi oțelul 45) sau oțel structural aliat (cum ar fi 42CrMo) pentru a asigura duritatea și rigiditatea. Părțile de lucru (profile, muchii de tăiere) utilizează oțel de scule cu conținut ridicat de carbon și crom (cum ar fi Cr12MoV, SKD11) sau oțel din metalurgia pulberilor pentru a asigura duritate ridicată, rezistență ridicată la uzură și extinde durata de viață a mucegaiului.

4. Prelucrare de precizie

- Prelucrare brută: Prelucrarea inițială se realizează folosind o mașină de frezat cu portic mare sau un centru de prelucrare cu portic CNC, cu alocație pentru finisare.

- Prelucrare de finisare: Prelucrarea de precizie cu un centru de prelucrare CNC de mare viteză a profilelor și a muchiilor de tăiere asigură precizia dimensională și rugozitatea suprafeței.

- Prelucrare specială: Prelucrarea cu descărcare electrică (EDM) este utilizată pentru prelucrarea profilelor și colțurilor complexe; EDM cu sârmă este utilizat pentru a prelucra găuri și contururi de precizie; călirea și revenirea se efectuează pentru a obține o duritate de 48-52 HRC.

- Tratarea suprafeței: pe profile se aplică cromarea dură sau nitrurarea pentru a îmbunătăți duritatea și rezistența la uzură, în timp ce se efectuează și prevenirea ruginii și degresarea.

5. Asamblare și depanare (T0 Trial Mold)

Toate componentele sunt asamblate într-o matriță completă, instalată pe echipamentul de ștanțare pentru turnare de probă. Tehnicienii profesioniști ajustează în mod repetat parametrii procesului, cum ar fi presiunea și cursa, până când este produsă o piesă calificată. După inspecția primară și confirmarea măsurării dimensionale, acesta este livrat clientului.

Tendințe de dezvoltare

1. Turnare integrată ultra-largă

Panourile laterale auto se dezvoltă spre structuri integrate mai mari, necesitând un tonaj mai mare de matriță (până la 2000 de tone și mai mult) și stabilitate dimensională. SIKAIDA optimizează continuu tehnologia de proiectare și procesare, permițând dezvoltarea matrițelor de ștanțare a panourilor laterale integrate ultra-mari pentru a satisface nevoile vehiculelor cu energie noi și ale modelelor de ultimă generație.

2. Aplicarea materialului ușor

Odată cu dezvoltarea ușurării auto, noi materiale, cum ar fi oțelul de înaltă rezistență și aliajele de aluminiu, sunt utilizate pe scară largă. SIKAIDA optimizează structura matriței și tehnologia de tratare a suprafeței pentru a se adapta la caracteristicile de formare ale noilor materiale (de exemplu, matrițele de trefilare din aliaj de aluminiu sunt echipate cu acoperiri speciale și sisteme de lubrifiere).

3. Fabricare inteligentă și digitalizare

Senzorii de presiune și temperatură sunt încorporați în matriță pentru a monitoriza parametrii de ștanțare în timp real, permițând întreținerea predictivă și optimizarea procesului. Combinat cu tehnologia digitală dublă pentru depanare virtuală, ciclul de dezvoltare poate fi scurtat cu 20-30%, îmbunătățind eficiența cercetării și dezvoltării.

4. Schimbarea rapidă a matrițelor și automatizarea

Pentru nevoile de producție cu mai multe varietăți, în loturi mici, matrița adoptă o structură de schimbare rapidă a matriței (prindere rapidă, poziționare automată), cuplată cu roboți automatizați și sisteme de inspecție vizuală, obținând un grad ridicat de automatizare în producția de ștanțare și îmbunătățind flexibilitatea producției.

Întrebări frecvente

Î1: Ce materiale sunt utilizate în mod obișnuit pentru matrița de ștanțare a panoului din stânga auto?

A1: Baza matriței utilizează în mod obișnuit oțel structural carbon de înaltă calitate (cum ar fi oțelul 45) sau oțel structural aliat (cum ar fi 42CrMo). Piesele de lucru (profile, muchii de tăiere) folosesc oțel de scule cu conținut ridicat de carbon și crom (cum ar fi Cr12MoV, SKD11) sau oțel pentru metalurgia pulberilor pentru a asigura duritate ridicată (48-52 HRC) și rezistență ridicată la uzură. Unele matrițe de ultimă generație folosesc tehnologia de carbură cimentată sau de acoperire a suprafeței pentru a îmbunătăți durata de viață.

Î2: Cât durează ciclul de fabricație pentru o matriță de ștanțare a panoului din stânga auto?

A2: Ciclul de fabricație pentru matrițele de ștanțare pentru panoul lateral stâng al unui automobil variază de obicei între 8 și 15 luni, în funcție de factori precum complexitatea piesei, cerințele de precizie și capacitatea de producție. Ciclul de dezvoltare pentru matrițele de panouri laterale cu suprafață curbată complexă poate depăși 15 luni, în timp ce matrițele cu structură simplă pot fi finalizate în decurs de 8 până la 10 luni. Întregul proces, de la proiectare și procesare până la asamblare și depanare, necesită colaborare între mai multe departamente.
