Mole de ștanțare pentru suporturi mici pentru automobile

Suporturile mici pentru automobile sunt componente critice portante utilizate pentru a susține ansambluri, a fixa poziții, a conecta structuri și a transfera sarcini. Matricele de ștanțare pentru suporturi mici SIKAIDA Automotive sunt proiectate special pentru diverse suporturi de precizie, cum ar fi cele pentru motoare și suspensii, integrând suport complex și poziționare de precizie a găurilor pentru a îndeplini cerințele stricte ale producției de automobile.

Caracteristicile de bază ale produsului

1. Formarea structurii de sprijin complexe

În ciuda dimensiunii compacte și a structurii complexe a consolelor, matrițele SIKAIDA, prin simulare precisă și compensare elastică, controlează dimensiunile critice cu ±0,1 mm, asigurând planeitatea, precizia găurii și rigiditatea structurală îndeplinesc standardele.

2. Rezistență ridicată și rigiditate ridicată

Componentele de bază ale matrițelor de ștanțare pentru suporturi mici pentru automobile utilizează oțeluri de matriță de duritate mare, cum ar fi SKD11 și Cr12MoV, atingând o duritate de HRC 48–52 după tratamentul termic. Acest lucru le permite să reziste la sarcini de impact de înaltă frecvență și are o durată de viață care depășește 500.000 de cicluri, asigurând o capacitate portantă stabilă.

3. Design integrat multifuncțional

Integrând mai multe procese, cum ar fi ștanțarea, îndoirea și ștanțarea, și încorporând mecanisme precum blocurile de glisare și arcuri cu azot, procesarea complexă poate fi finalizată într-o singură cursă, îmbunătățind semnificativ eficiența producției și calitatea produsului.

4. Poziții de precizie ale găurilor și sistem de conectare

Precizia găurii de instalare ajunge la ± 0,05 mm, iar rugozitatea peretelui găurii Ra 0,8. Structurile optimizate de conectare cu flanșă și nituire asigură o conexiune sigură și fără slăbire, garantând o utilizare fiabilă a vehiculului pe termen lung.

5. Imbricare inteligentă și optimizare CAE

Folosind software CAE, cum ar fi AutoForm, pentru a optimiza cuibărirea, utilizarea materialului este crescută la peste 85%, reducând efectiv defectele de formare și scăzând rata deșeurilor.

Domenii de aplicare

Matricele de ștanțare pentru suporturi mici SIKAIDA Automotive au aplicații largi, acoperind producția de suporturi pentru motor, suspensie, bord, scaune, baterie, uși și suporturi ale sistemului de evacuare.

Procesul de fabricație

1. Design de produs și analiză CAE

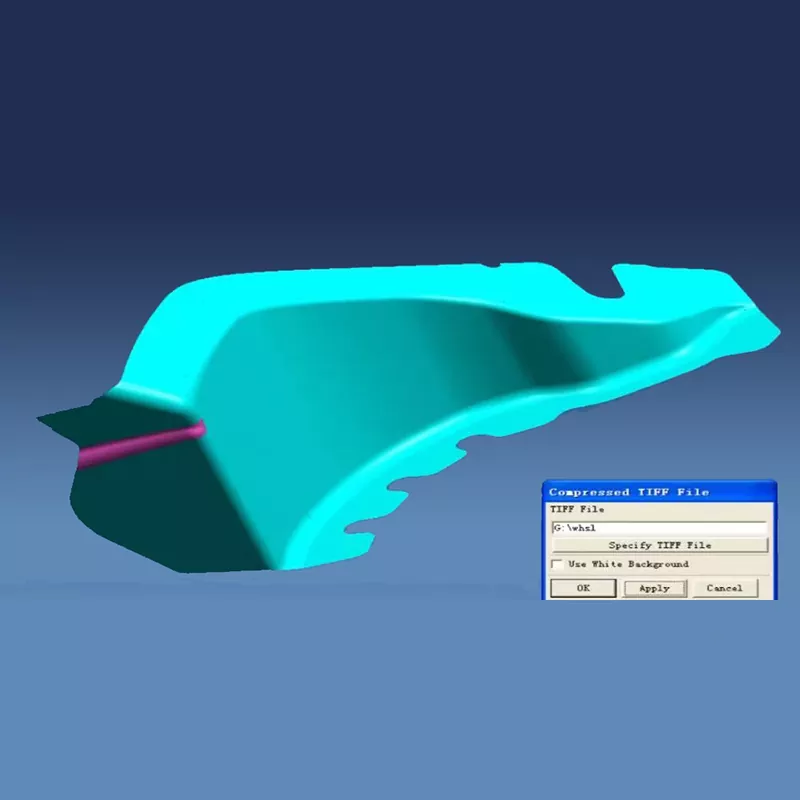

Crearea simulării și optimizarea procesului sunt realizate folosind software-ul CAE pentru a identifica potențialele defecte și a determina soluția optimă, asigurând fabricarea cu succes a matriței.

2. Structura matriței Design 3D

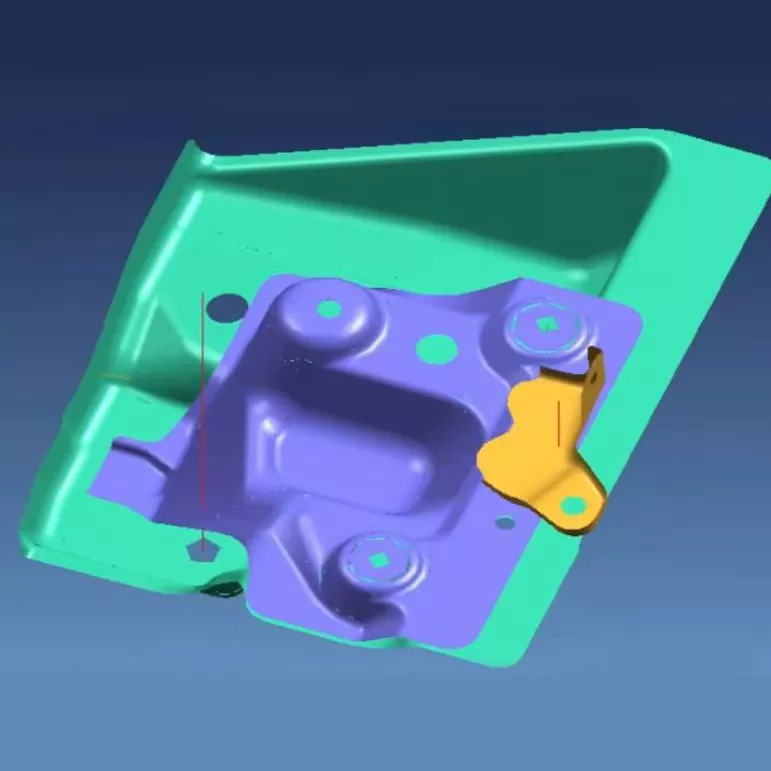

Matricele de ștanțare pentru suporturi mici pentru automobile utilizează software complet de proiectare 3D, cum ar fi UG și CATIA, pentru a rafina cavitățile, sistemele de ghidare și alte componente, asigurând o structură rațională a matriței și ușurință de întreținere.

3. Selectarea materialului

Piesele de lucru sunt fabricate din oțel dur, cum ar fi SKD11, baza matriței este din oțel 45 cu tratament termic, piesele standard folosesc oțel pentru rulmenți GCr15, iar piesele de perforare folosesc oțel de mare viteză sau carbură cimentată pentru a asigura precizie și durabilitate.

4. Prelucrare de precizie

Prelucrarea brută permite alocații, iar prelucrarea de precizie asigură precizia. Tratamentele de suprafață precum nitrurarea și cromarea dură sporesc și mai mult duritatea matriței și rezistența la uzură, garantând calitatea produsului.

5. Asamblare și depanare

După asamblarea de precizie, matrițele de ștanțare pentru suporturi mici pentru automobile sunt supuse presării și depanării de probă. Inspecția din prima piesă și producția de probă în lot verifică acuratețea, stabilitatea și fiabilitatea matriței.

Întrebări frecvente

Î1: Ce materiale sunt utilizate în mod obișnuit în matrițele de ștanțare pentru suporturi mici pentru automobile?

A1: Piesele de lucru folosesc în principal oțeluri de matriță cu duritate ridicată, cum ar fi SKD11, Cr12MoV și DC53. Cadrul matriței folosește oțeluri structurale, cum ar fi oțelul 45 și Q235. Piesele standard, cum ar fi stâlpii de ghidare și bucșele, folosesc oțel pentru rulmenți GCr15. Pentru zonele cu uzură ridicată, cum ar fi găurile de perforare, se folosește uneori aliaj dur sau oțel de mare viteză pentru a asigura rezistența, duritatea și durabilitatea matriței.

Î2: Cât durează ciclul de producție pentru matrițele autovehicule mici?

A2: În funcție de complexitatea matriței și cerințele de precizie, ciclul de producție este de obicei de 10-18 săptămâni. Fabricarea matrițelor simple cu bracket durează aproximativ 10 săptămâni, matrițele cu bracket de complexitate medie durează 14 săptămâni, iar matrițele complexe de înaltă precizie pot necesita 18 săptămâni sau mai mult. Ciclul specific depinde de complexitatea structurii suportului, de cerințele de precizie ale găurilor și de dificultatea procesului de prelucrare.

Î3: Care este durata de viață a matrițelor de ștanțare pentru suporturi mici pentru automobile?

A3: În condiții normale de utilizare și întreținere, durata de viață a matrițelor de ștanțare a suporturilor mici poate ajunge la peste 500.000 de cicluri. Prin selectarea materialelor de înaltă calitate, tratament termic adecvat și prelucrare de precizie, durata de viață a unor matrițe poate ajunge la 1 milion de cicluri. În special pentru piesele cu uzură ridicată, cum ar fi perforarea, întreținerea regulată și înlocuirea sunt necesare pentru a asigura calitatea produsului.

Î4: Cum se asigură acuratețea și performanța suportului suporturilor ștampilate?

A4: Prin analiza CAE pentru a optimiza parametrii procesului, adoptând sisteme de ghidare de înaltă precizie, controlând înapoi elasticitatea materialului și verificând și menținând regulat precizia matriței, precizia dimensională a suportului poate fi controlată cu ± 0,1 mm, iar planeitatea suprafeței suport poate ajunge la 0,05 mm/m. În același timp, designul structural rezonabil și procesele de tratament termic asigură faptul că suportul are o rigiditate suficientă a suportului și o rezistență a conexiunii.

Î5: Care sunt punctele cheie de control în procesul de fabricație a matrițelor suport?

A5: Punctele cheie de control în fabricarea matrițelor suport includ: ① Prelucrarea de precizie a găurilor pentru a asigura precizia găurii de instalare; ② Sprijină prelucrarea suprafeței pentru a asigura planeitatea și netezimea; ③ Formarea structurii conexiunii pentru a asigura rezistența conexiunii; ④ Proces de tratament termic pentru a asigura duritatea și duritatea; ⑤ Asamblare și depanare pentru a asigura precizia matriței și stabilitatea operațională. Fiecare punct de control necesită inspecție strictă a calității și control al procesului.
